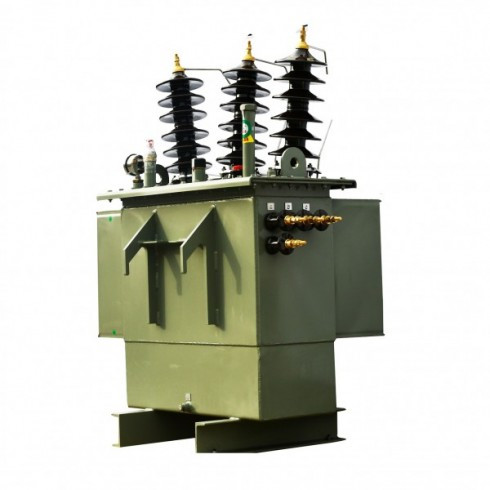

Transformateur Moyen Tension TOC – 50 KVA – 33KV – ABB
0 CFA
Transformateur à huile triphasé HT/BT de type H59 Ces transformateurs peuvent être installés dans une cabine (H59). Disponibles en version standard. Ces produits sont destinés aux organismes d’installations électriques professionnels. Gamme de transformateurs triphasés en huile disponible regroupe les puissances de 250 kVA à 3000 kVA. Tension 15kV, 24kV jusqu’à 33kV en classe d’isolement à 36kV
Description
Specification
| Type, huile – immergé ou type sec | Huile – immergé |
|---|---|
| Installation intérieure ou extérieure | Extérieure |
| Puissance nominale kVA | 50 KVA |
| Tension primaire assignée kV | 33 KV Number of taps and voltage % |
| Pour toutes tensions primaires | + 2 x 2,5 % / -2 x 2,5 % |
| Tension secondaire nominale à vide V | 410 V |
| Fréquence | 50 Hz |
| Connexion et groupe vectoriel | Yzn11 |
| Nombre de phases | 3 phases |
| Température ambiante max | 40 °C |
| Montée en température de l’huile supérieure | 60K |
| Élévation moyenne de la température du bobinage | 65K |
Informations complémentaires
| Type de transformateur | H61 – Haut poteau |
|---|---|
| Tension de transformateur | 33 KV |
| Nos marque | ABB |
| Enroulement | Cuivre |
