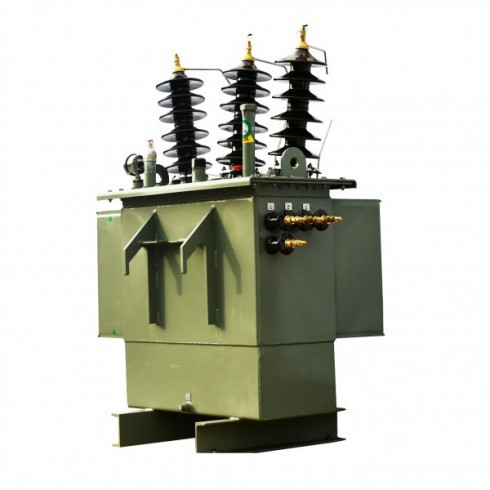

Transformateur Moyen Tension TOC -100 KVA-33KV- ABB
5893909 CFA
Transformateur à huile triphasé HT/BT de type H59 Ces transformateurs peuvent être installés dans une cabine (H59). Disponibles en version standard. Ces produits sont destinés aux organismes d’installations électriques professionnels. Gamme de transformateurs triphasés en huile disponible regroupe les puissances de 250 kVA à 3000 kVA. Tension 15kV, 24kV jusqu’à 33kV en classe d’isolement à 36kV
100 en stock
Description
⚙️ Caractéristiques principales :
✅ Type : Transformateur de distribution triphasé sec (TOC – à coulage en résine époxy)
✅ Puissance nominale : 100 kVA
✅ Tension primaire : 33 kV
✅ Tension secondaire : 400/230 V
✅ Fréquence : 50 Hz
✅ Refroidissement : AN (air naturel, sec)
✅ Technologie : Enrobage complet en résine époxy sous vide
✅ Couplage : Dyn11
✅ Niveau d’isolement : MT 36 kV / 170 kV BIL – BT 1,1 kV / 3 kV BIL
✅ Tension de court-circuit : 6 % (typique)
✅ Pertes à vide : ~380 W – Pertes en charge : ~2200 W
✅ Niveau sonore : ≤ 46 dB
✅ Équipements : Bornier BT, connexions MT protégées, supports anti-vibrations, poignées de manutention, capot de protection (optionnel)
✅ Normes : IEC 60076-11 / CEI 76 – Classe Ck10 / E2 / F1
✅ Marque : ABB
? Applications idéales :
? Réseaux de distribution moyenne tension 33 kV
? Postes intérieurs MT/BT pour bâtiments, hôpitaux, data centers, usines
? Sites nécessitant sécurité accrue (sans huile)
? Environnements sensibles à la pollution ou à l’humidité
? Avantages :
✔️ Technologie sèche en résine époxy – sans huile, sûre et écologique
✔️ Adapté aux réseaux 33 kV avec hautes performances diélectriques
✔️ Faible niveau sonore ≤ 46 dB pour applications intérieures
✔️ Aucune maintenance requise, durée de vie prolongée
✔️ Résistance élevée à l’humidité, aux chocs thermiques et à la pollution
✔️ Conforme aux normes IEC 60076-11 / CEI 76 – sécurité, fiabilité et durabilité garanties
