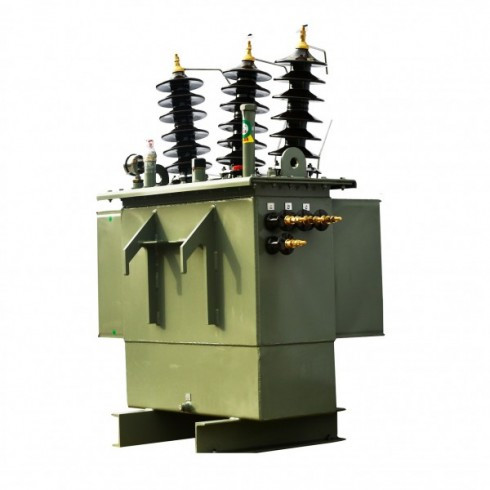

Transformateur Moyen Tension TOA – 160 KVA -33KV- ABB
6970968 CFA
Transformateur à huile triphasé HT/BT de type H59 Ces transformateurs peuvent être installés dans une cabine (H59). Disponibles en version standard. Ces produits sont destinés aux organismes d’installations électriques professionnels. Gamme de transformateurs triphasés en huile disponible regroupe les puissances de 250 kVA à 3000 kVA. Tension 15kV, 24kV jusqu’à 33kV en classe d’isolement à 36kV
100 en stock
Description
⚙️ Caractéristiques principales :
✅ Type : Transformateur de distribution triphasé (huile – TOA)
✅ Puissance nominale : 160 kVA
✅ Tension primaire : 33 kV
✅ Tension secondaire : 400/230 V
✅ Fréquence : 50 Hz
✅ Refroidissement : ONAN (huile minérale naturelle, refroidissement à air naturel)
✅ Couplage : Dyn11
✅ Niveau d’isolement : MT 36 kV / 170 kV BIL – BT 1,1 kV / 3 kV BIL
✅ Tension de court-circuit : 6 % (typique)
✅ Pertes à vide : ~450 W – Pertes en charge : ~3200 W
✅ Niveau sonore : ≤ 49 dB
✅ Équipements : Indicateur d’huile, thermomètre, soupape, bornier BT, cuve hermétique, anneaux de levage
✅ Normes : IEC 60076 / CEI 76 – Classe Ck10 / E0 / A0
✅ Marque : ABB
? Applications idéales :
? Réseaux de distribution moyenne tension 33 kV
? Postes MT/BT de petite capacité
? Alimentation de bâtiments, ateliers, éclairage public, ou sites isolés
? Infrastructures rurales et mini-réseaux
? Avantages :
✔️ Fiabilité ABB et haut rendement énergétique
✔️ Adapté aux réseaux 33 kV avec excellentes performances électriques
✔️ Conception tropicalisée robuste pour environnements sévères
✔️ Cuve hermétique = maintenance réduite
✔️ Niveau sonore ≤ 49 dB pour un fonctionnement silencieux
✔️ Conforme aux normes internationales IEC 60076 / CEI 76 – sécurité, durabilité et performance garanties
