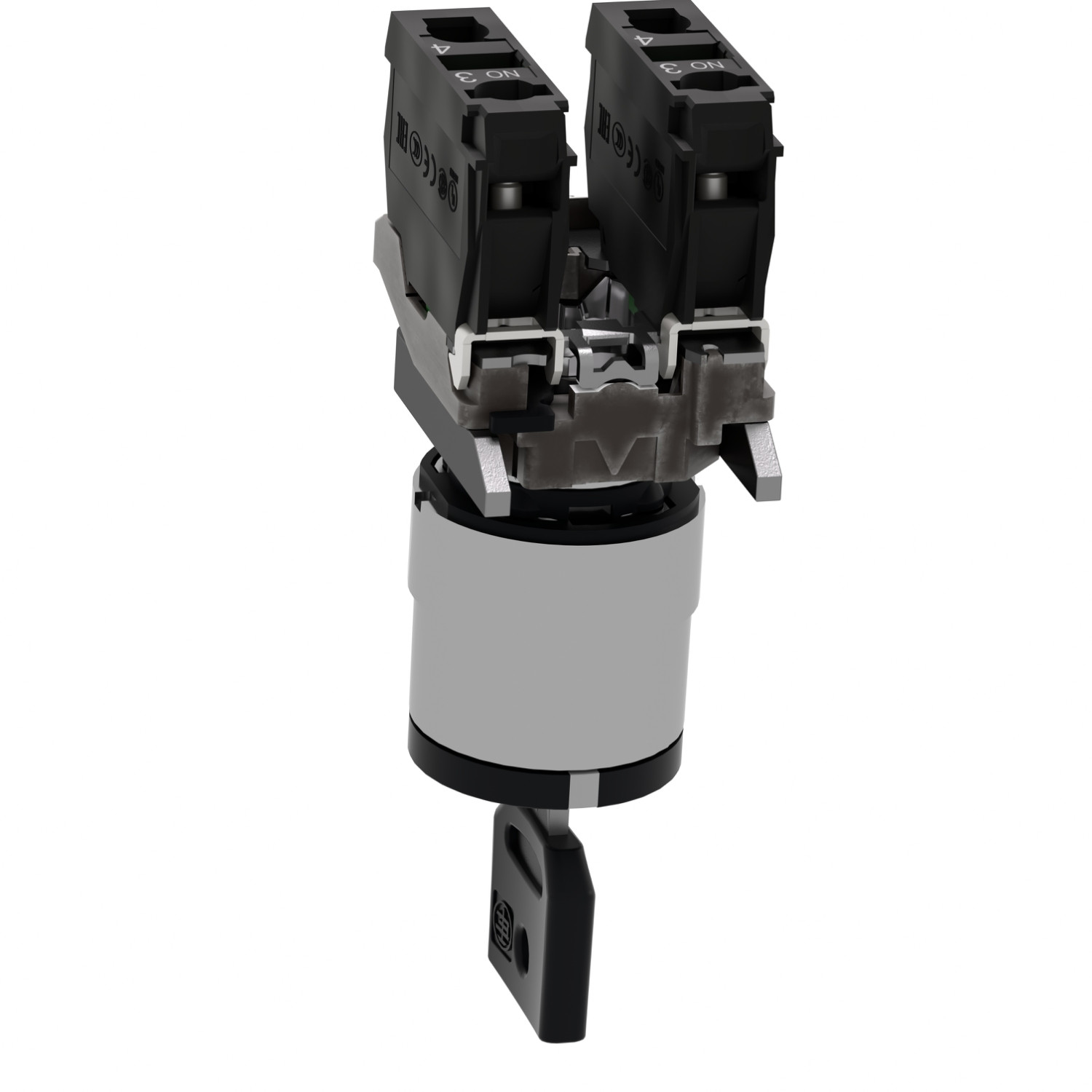

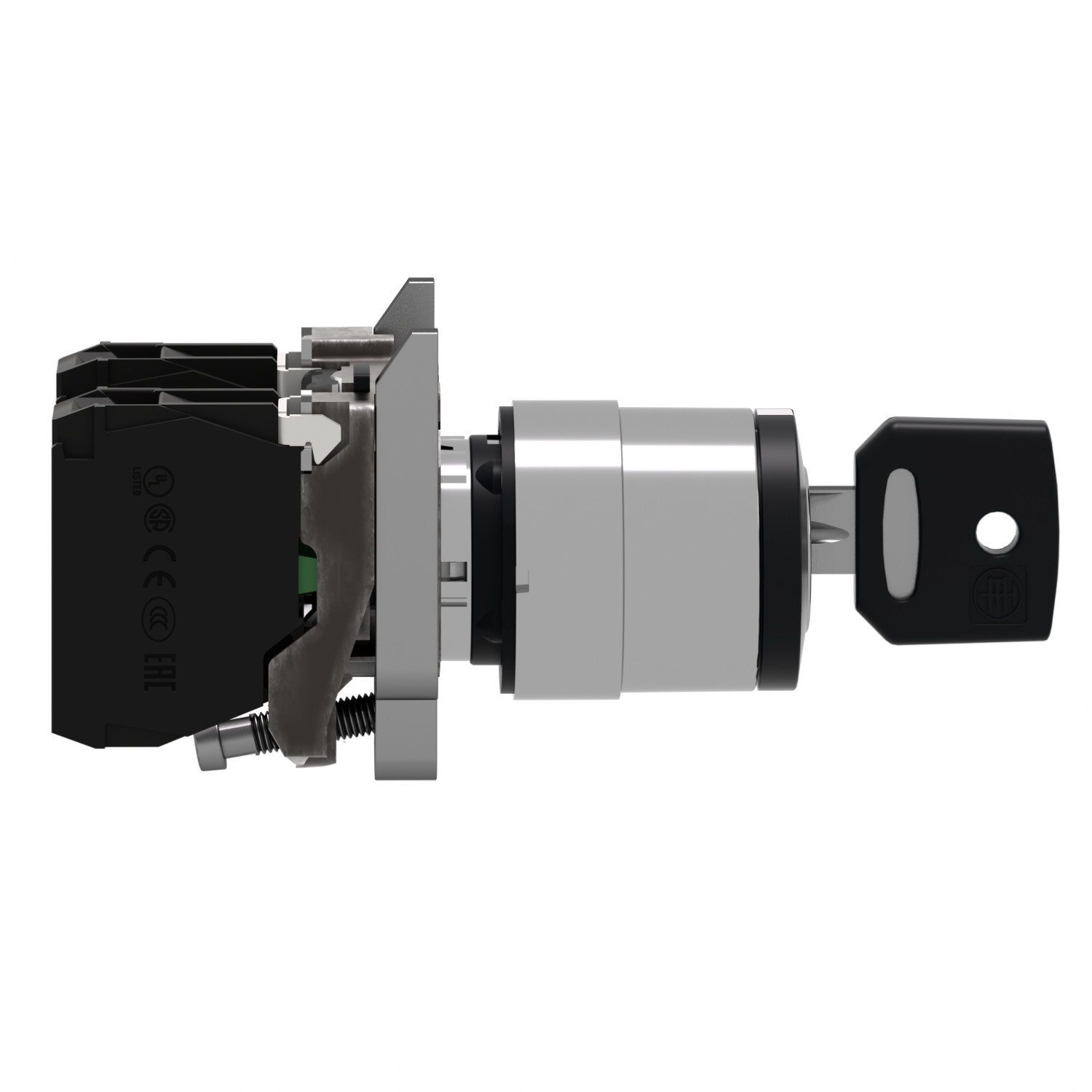

Harmony XB4 – bouton à clé 455 – Ø22 – 3 pos fix – retr C – 2F – vis étrier
0 CFA
Montage et démontage rapides et faciles
Robustesse pour résister aux environnements difficiles
Différents types de connexion : pince à vis, connecteur, connecteur Faston ou borne à ressort
Excellente liaison mécanique avec tête de manoeuvre
Un large choix de blocs de contacts pour des applications générales ou spécifiques (courant faible, standard)
Performance environnementale du produit
Description
| Gamme de produit | Harmony XB4 |
|---|---|
| Type de produit ou équipement | Commutateur |
| Matériau de la collerette | Métal plaqué chrome |
| Matière de l’embase de fixation | Zamak |
| Diamètre de fixation | 22 mm |
| Forme de la tête de l’unité de signalisation | Rond |
| Type d’unité de commande | position maintenue |
| Profil de l’unité de commande | bouton-tournant à clé |
| Type de tête | Standard |
| Fonctionnement des contacts | À action dépendante |
| Mode de raccordement | Borniers à vis-étrier, <= 2 x 1,5mm² avec embout se conformer à EN/CEI 60947-1 Borniers à vis-étrier, 1 x 0,22 à 2 x 2,5 mm² sans embout se conformer à EN/CEI 60947-1 |
| Matière des contacts | Alliage d’argent (Ag/Ni) |
| Protection contre les courts-circuit | 10 A cartouche fusible type gG se conformer à EN/CEI 60947-5-1 |
| [Ith] courant thermique conventionnel | 10 A se conformer à EN/CEI 60947-5-1 |
| [Ui] tension d’isolement | 600 V (degré de pollution 3) se conformer à EN/CEI 60947-1 |
| [Uimp] tension assignée de tenue aux chocs | 6 kV se conformer à EN/CEI 60947-1 |
| Présentation du produit | Produit complet |
| Traitement de protection | TH |
| Catégorie de surtension | Classe I se conformer à CEI 60536 |
| Degré de protection IP | IP65 se conformer à CEI 60529 |
| Tenue aux chocs IK | IK06 avec couvercle de serrure ZBGP conforming to CEI 50102 |
Informations complémentaires
| Nos marque | SCHNEIDER ELECTRIC |
|---|
