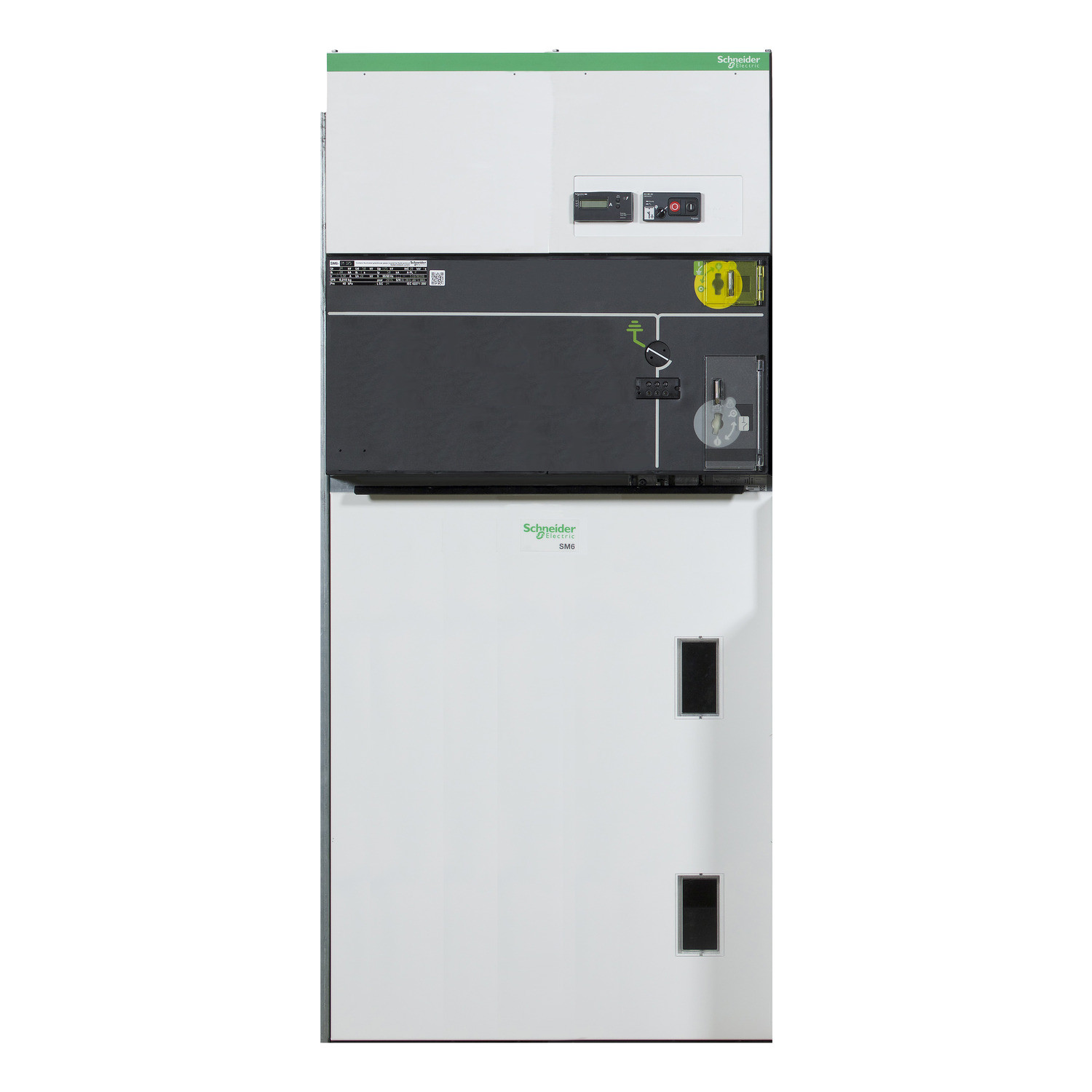

Cellule SM6 Protection QM 36KV
7496175 CFA
La cellule SM6 QM 36 kV est une cellule moyenne tension à isolement dans l’air (AIS) destinée à la protection des transformateurs HTA/BT par fusibles à haute capacité de coupure. Évolution de la version PM, la QM se distingue par un niveau de sécurité renforcé (verrouillages, isolement complet) et une intégration plus fluide dans des architectures modulaires extensibles type SM6. Elle est idéale pour les installations 36 kV nécessitant simplicité, fiabilité et conformité réseau.
100 en stock
Description
Caractéristiques principales :
✅ Tension nominale : 36 kV
✅ Courant assigné : jusqu’à 400 A
✅ Pouvoir de coupure : assuré par fusibles HTA à limitation de courant
✅ Fonction :
? QM = Interrupteur-sectionneur + Fusibles + Sectionneur de terre intégré
? Coupure en charge, isolement, protection fusible, mise à la terre visible
✅ Technologie :
? AIS – isolement dans l’air
? Coupure dans chambre isolante ou à coupure en charge
✅ Fusibles HTA :
? CEI 60282-1 – fusibles à pouvoir de coupure élevé
? Voyant mécanique ou électrique de fusible fondu
✅ Commande :
? Manuelle (standard)
? Motorisation possible pour poste télécommandé
✅ Verrouillage de sécurité :
? Type mécanique ou interverrouillage Enedis (option C4)
✅ Mise à la terre :
? Sectionneur de terre verrouillable et position visible
✅ Signalisation en façade :
? Position interrupteur / position terre
? Présence tension (option voyants capacitifs)
✅ Raccordement HTA :
? Câbles en haut ou bas
? Connecteurs à broche ou bornes à vis
✅ Indice de protection : IP3X standard / IP4X (option)
✅ Normes :
? CEI 62271-200
? CEI 60282-1
? HN 64-S-57 / HN 64-S-61 (conforme Enedis)
Applications idéales :
? Postes HTA/BT avec transformateurs jusqu’à 400 kVA
? Sites raccordés à des réseaux 36 kV publics ou industriels
? Postes préfabriqués ou locaux techniques HTA avec espace réduit
? Architectures modulaires SM6 extensibles
? Environnements nécessitant sécurité d’exploitation renforcée
Avantages clés :
✔️ Protection simple et robuste pour transformateurs BT
✔️ Fusibles HTA rapides : coupure immédiate en cas de défaut
✔️ Sécurité accrue : sectionneur de terre visible + verrouillages
✔️ Format compact, modulaire : parfaite intégration dans chaînes SM6
✔️ Technologie éprouvée AIS : faible maintenance, longue durée de vie
✔️ Compatible motorisation pour télécommande à distance
✔️ Conformité totale aux normes CEI et HN (réseau public)
✔️ Facilité d’installation et d’exploitation
