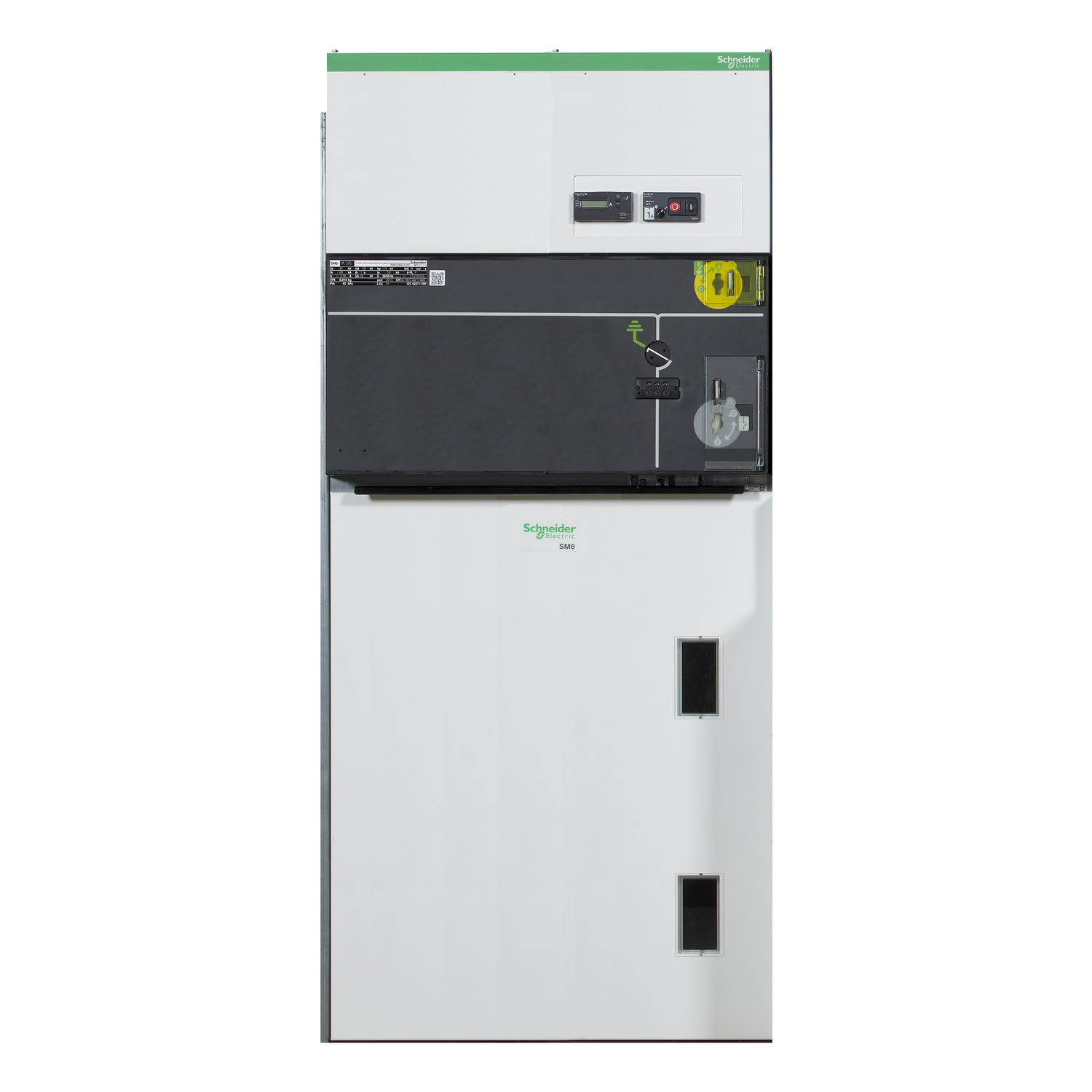

Cellule SM6 Arrivé – Depart IM 36KV
6801370 CFA
La cellule SM6 IM 36 kV est une cellule moyenne tension à isolement dans l’air (AIS) conçue pour les fonctions d’arrivée ou de départ de ligne HTA dans les réseaux 36 kV. Elle est équipée d’un interrupteur-sectionneur de charge capable de couper en charge et d’un sectionneur de mise à la terre visible. Cette cellule permet un isolement sécurisé, une manœuvre fiable, et s’intègre parfaitement dans une chaîne de cellules SM6 pour les postes HTA/BT. Robuste, conforme CEI, et adaptée aux réseaux haute tension jusqu’à 36 kV, elle répond aux exigences des installations publiques ou privées.
100 en stock
Description
Caractéristiques principales :
✅ Tension nominale : 36 kV
✅ Courant assigné : 400 à 630 A
✅ Pouvoir de coupure :
? Interrupteur de charge à coupure sous vide ou chambre isolante
✅ Fonction :
? IM = Interrupteur de manœuvre HTA pour arrivée ou départ
? Interrupteur tripolaire + sectionneur de terre visible et verrouillable
✅ Technologie : AIS – isolement dans l’air
✅ Commande :
? Manuelle standard
? Motorisation disponible pour télécommande à distance
✅ Mise à la terre intégrée :
? Sectionneur de terre à lame rotative, verrouillable mécaniquement
✅ Signalisation :
? Position interrupteur, position terre
? Voyants de présence tension HTA (en option)
✅ Raccordement :
? Par câble HTA (en haut ou en bas)
? Borne à vis ou connecteur à broche
✅ Indice de protection : IP3X (standard), IP4X (en option)
✅ Normes :
? CEI 62271-200 (appareillage HTA)
? CEI 62271-103 (interrupteurs HTA)
Applications idéales :
? Postes HTA/BT 36 kV pour sites industriels, tertiaires ou infrastructures critiques
? Réseaux 36 kV publics ou privés (Enedis, concessions, micro-réseaux)
? Arrivée ou départ de ligne HTA dans postes en boucle ou radiaux
? Postes préfabriqués ou en bâtiments techniques HTA
? Intégration dans chaîne SM6 haute tension
Avantages clés :
✔️ Fonction manœuvre complète : interruption, isolement et mise à la terre
✔️ Adaptée aux réseaux 36 kV : haute performance jusqu’à 630 A
✔️ Sécurité élevée avec verrouillage mécanique de mise à la terre
✔️ Extensibilité totale dans les architectures SM6 36 kV
✔️ Technologie AIS éprouvée : fiabilité, faible entretien, longue durée de vie
✔️ Compatible motorisation : adaptée à la télécommande / automatisation
✔️ Conforme aux normes internationales CEI
✔️ Installation flexible : câblage haut ou bas, connecteurs variés
