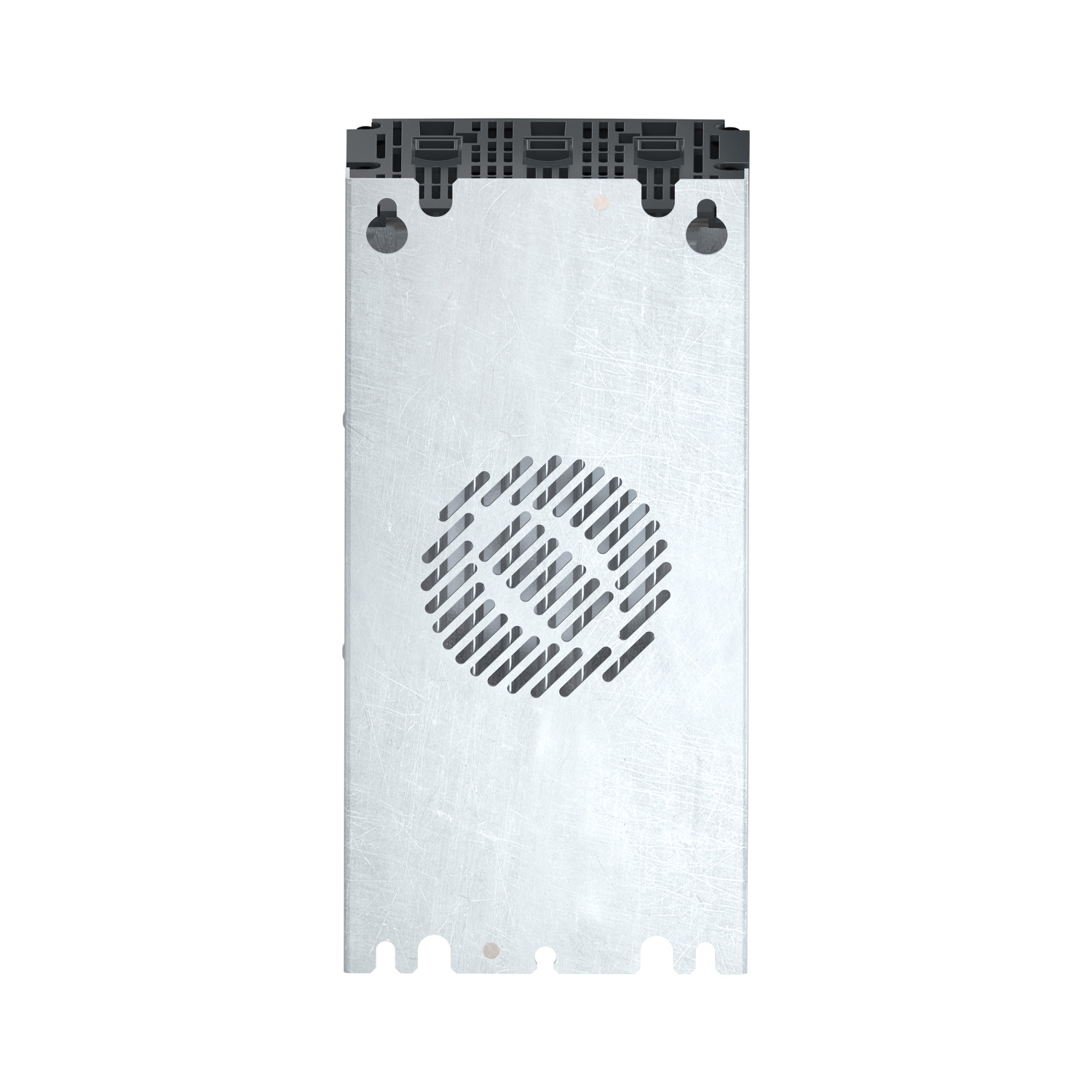

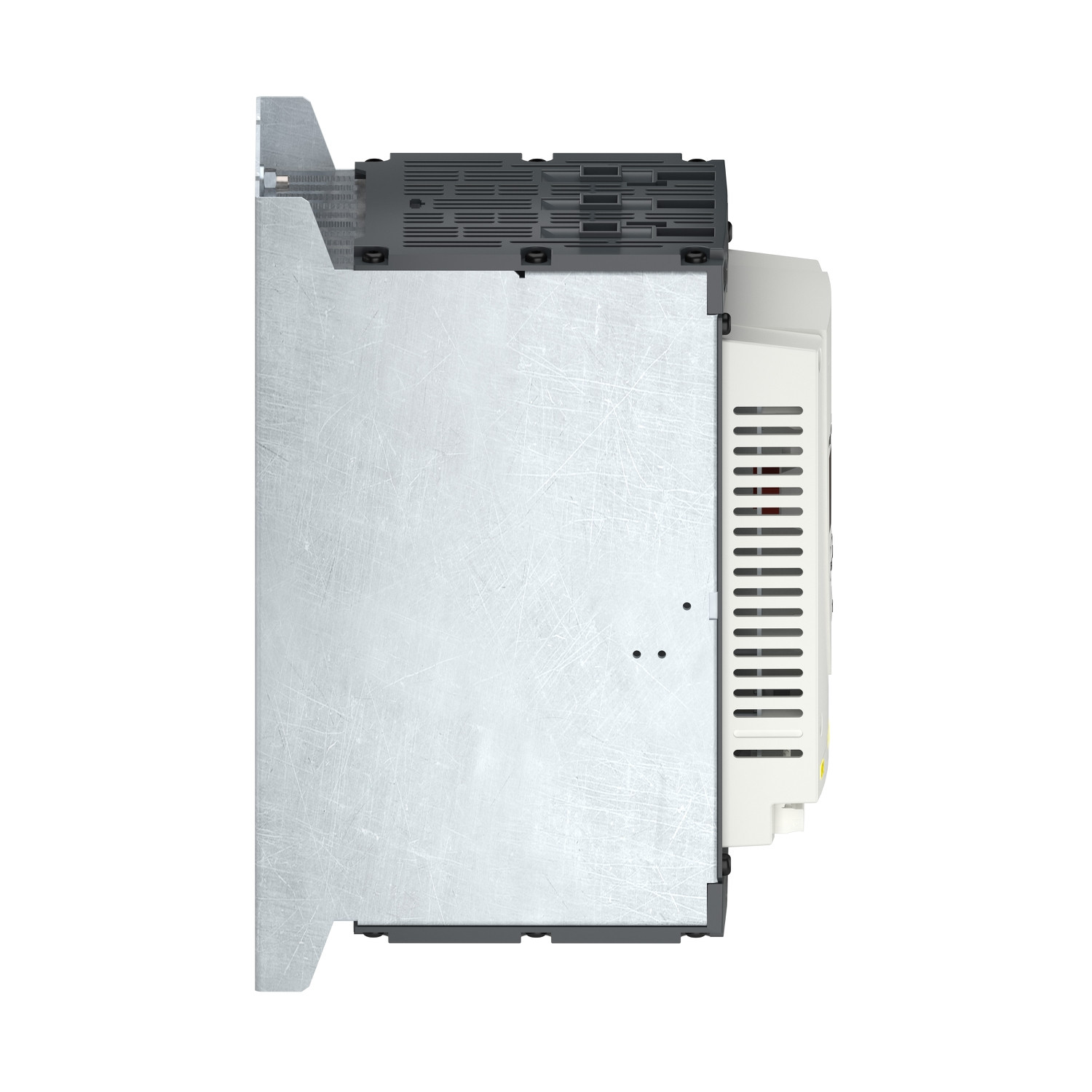

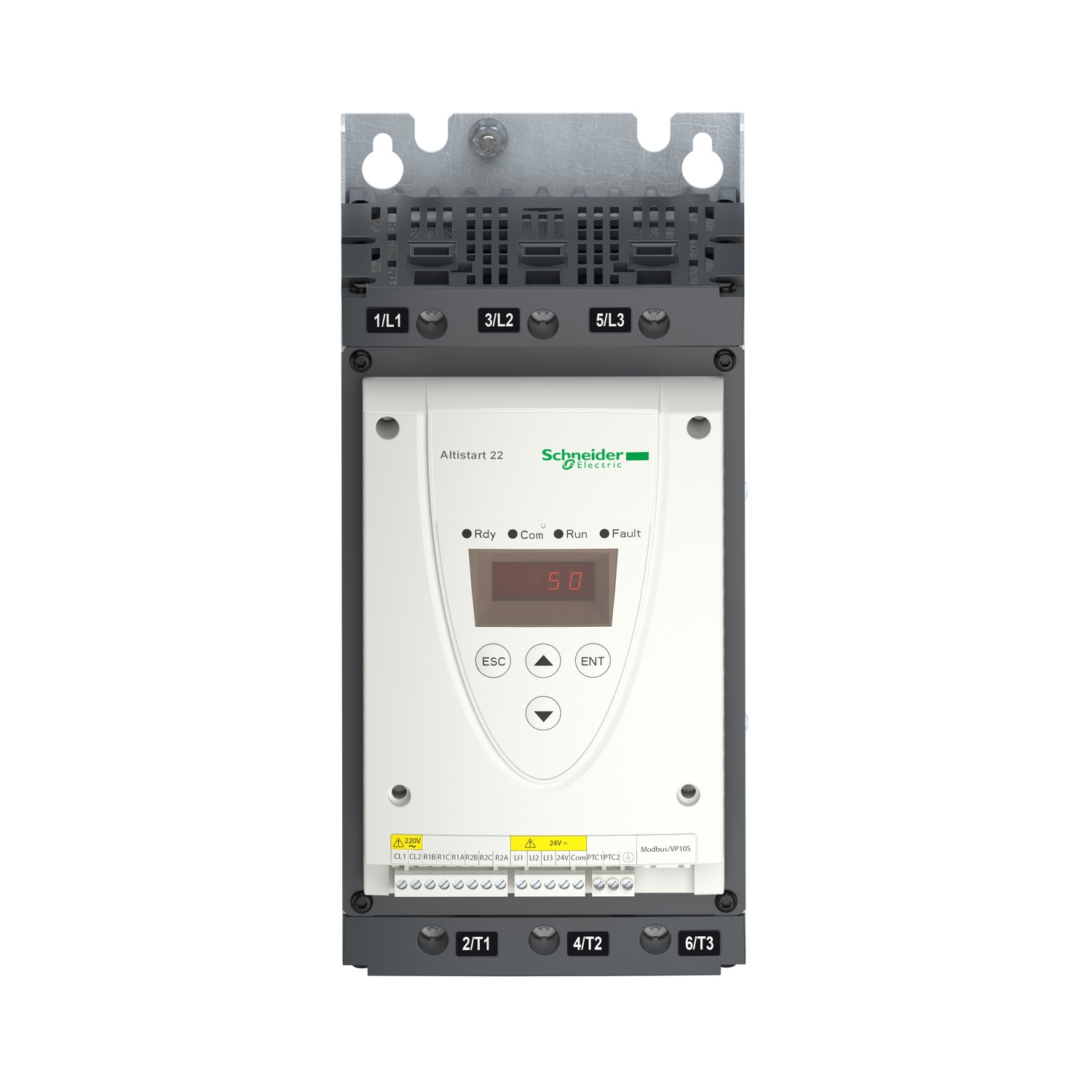

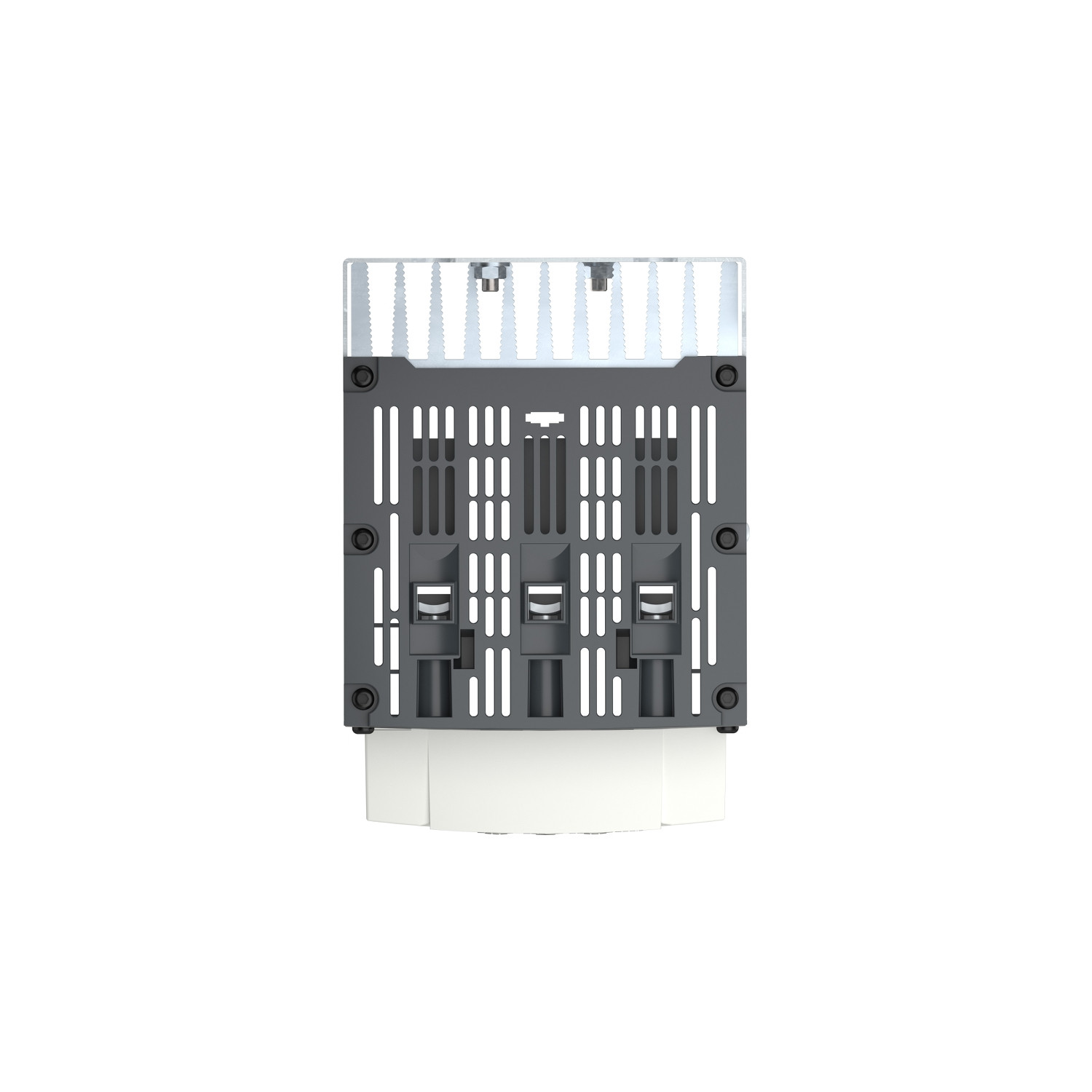

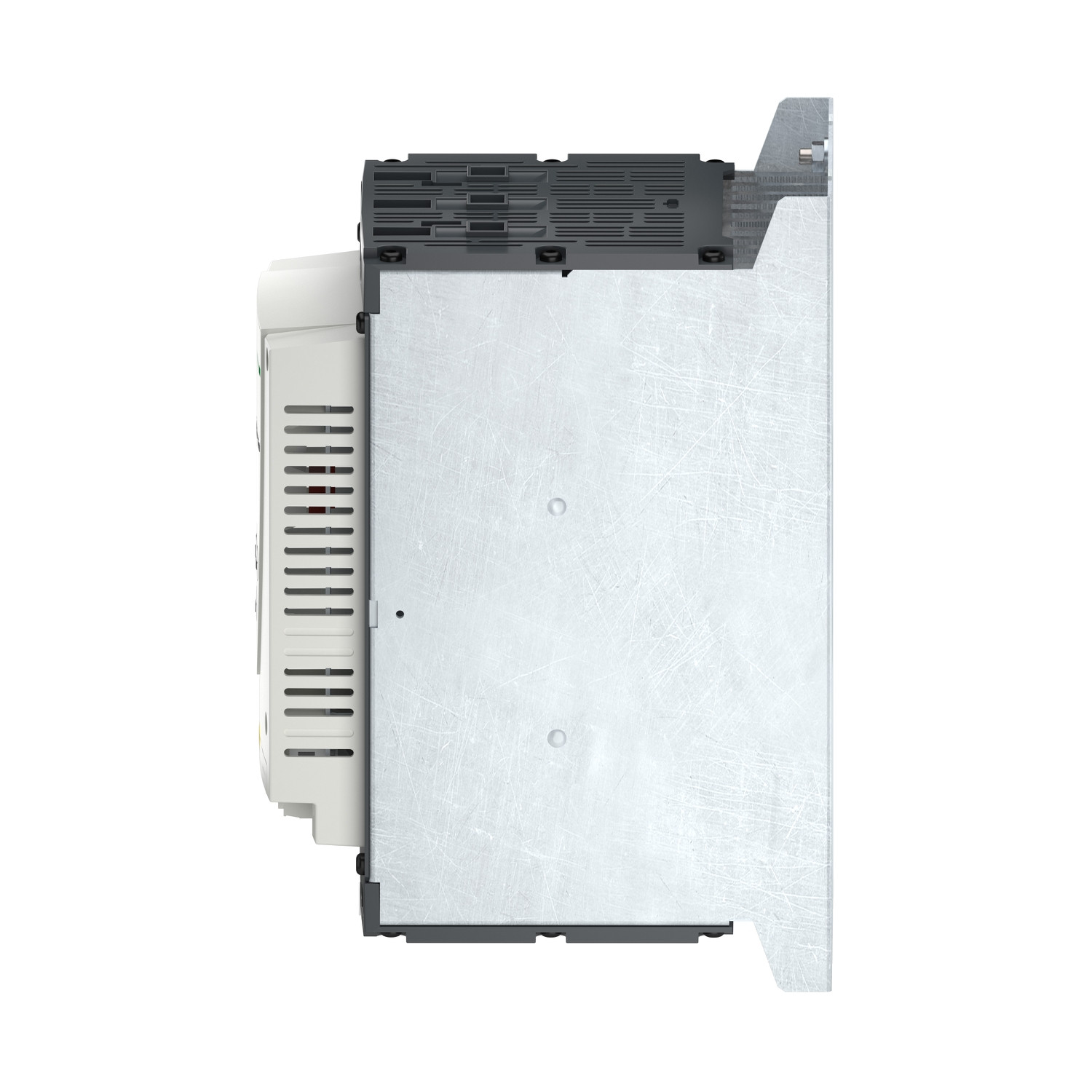

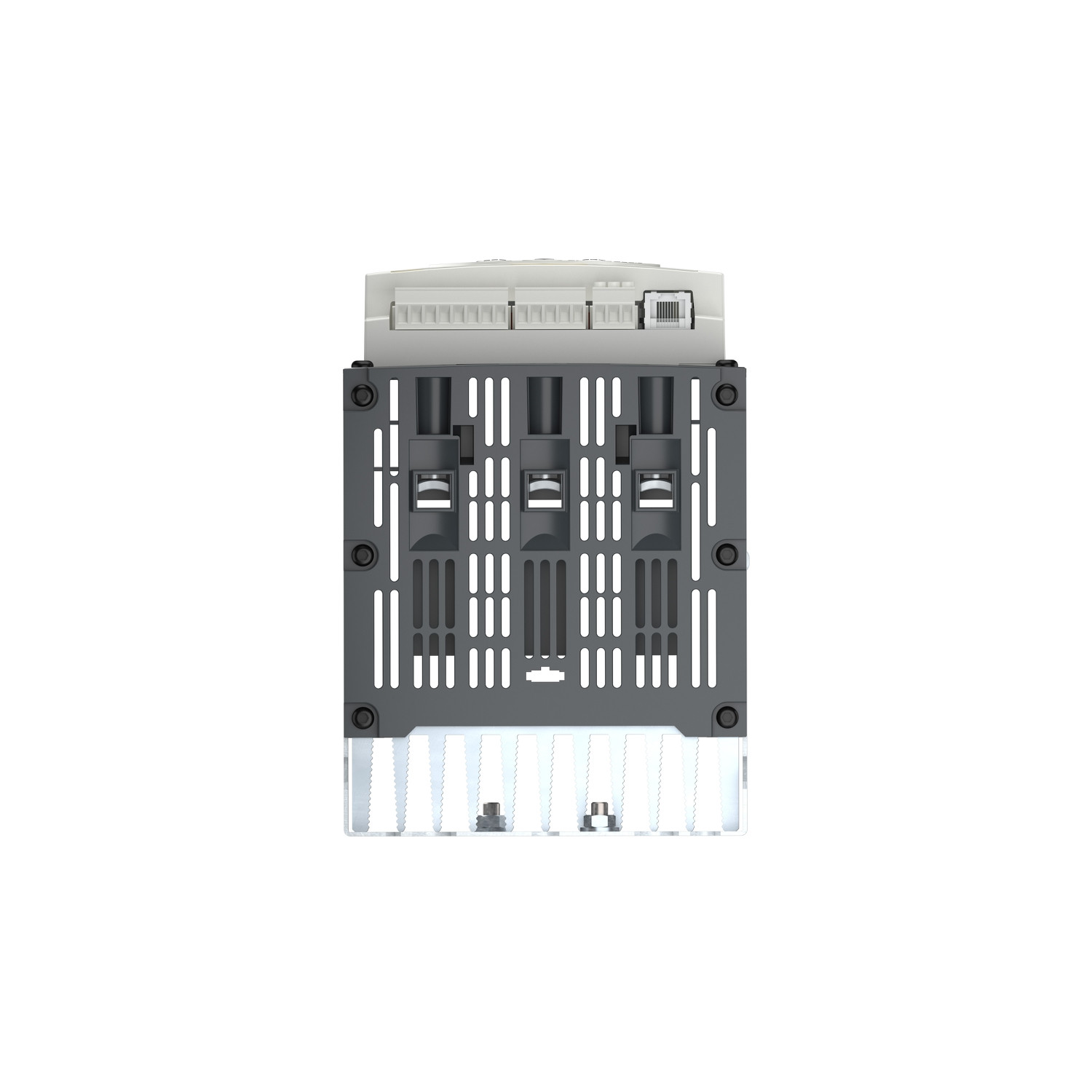

Altistart – ATS22 démarreur progressif 3 phases contrôle – 88A – 230V à 440V
0 CFA
Description
| Gamme de produit | Altistart 22 |
|---|---|
| Type de produit ou équipement | Démarreur progressif |
| Destination du produit | Moteurs asynchrones |
| Application spécifique du produit | Pompes et ventilateurs |
| Nombre de phases réseau | 3 phases |
| [Us] tension d’alimentation | 230…440 V – 15…10 % |
| Puissance moteur kW | 160 kW 400 V – 160 kW 440 V – 90 kW 230 V |
| Courant de réglage de l’usine | 81 A |
| Puissance dissipée en W | 66 W pour applications standard |
| Type de démarrage | Démarrage avec contrôle de couple (courant limité à 3,5 In) |
| Degré de protection IP | IP20 |
| Variante de construction | Avec dissipateur thermique |
| Fonctions disponibles | Contournement interne |
| Fréquence d’alimentation | 50…60 Hz – 10…10 % |
| Fréquence du réseau | 45…66 Hz |
| Raccordement de l’appareil | Aux bornes en triangle du moteur Dans la ligne d’alimentation du moteur |
| [Uc] tension circuit de commande | 230 V – 15…10 % 50/60 Hz |
| Consommation du circuit de contrôle | 20 W |
| Courant commuté minimum | 100 mA à 12 V CC (sorties relais) |
| Tension d’entrée logique | 24 V <= 30 V |
| Type de refroidissement | Convection forcée |
| Tenue aux chocs mécaniques | 15 gn pour 11 ms se conformer à CEI 60068-2-27 |
| Degré de pollution | Niveau 2 se conformer à CEI 60664-1 |
Informations complémentaires
| TYPE DE DÉMARREUR | |
|---|---|
| Nos marque | SCHNEIDER ELECTRIC |
