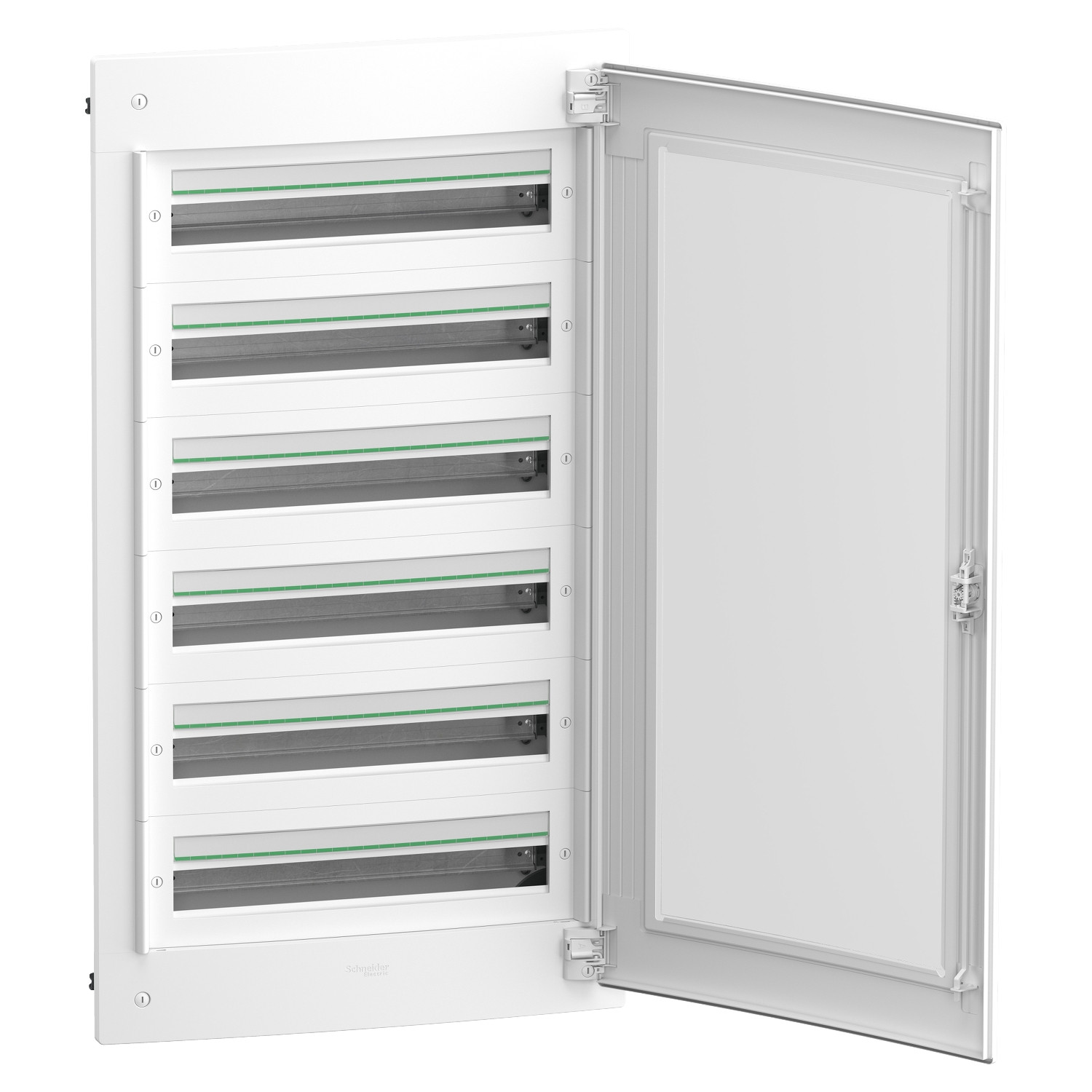

PrismaSeT XS – Coffret Plastique Encastré 6 Rang. 24 Modules – Avec Porte Transp
0 CFA

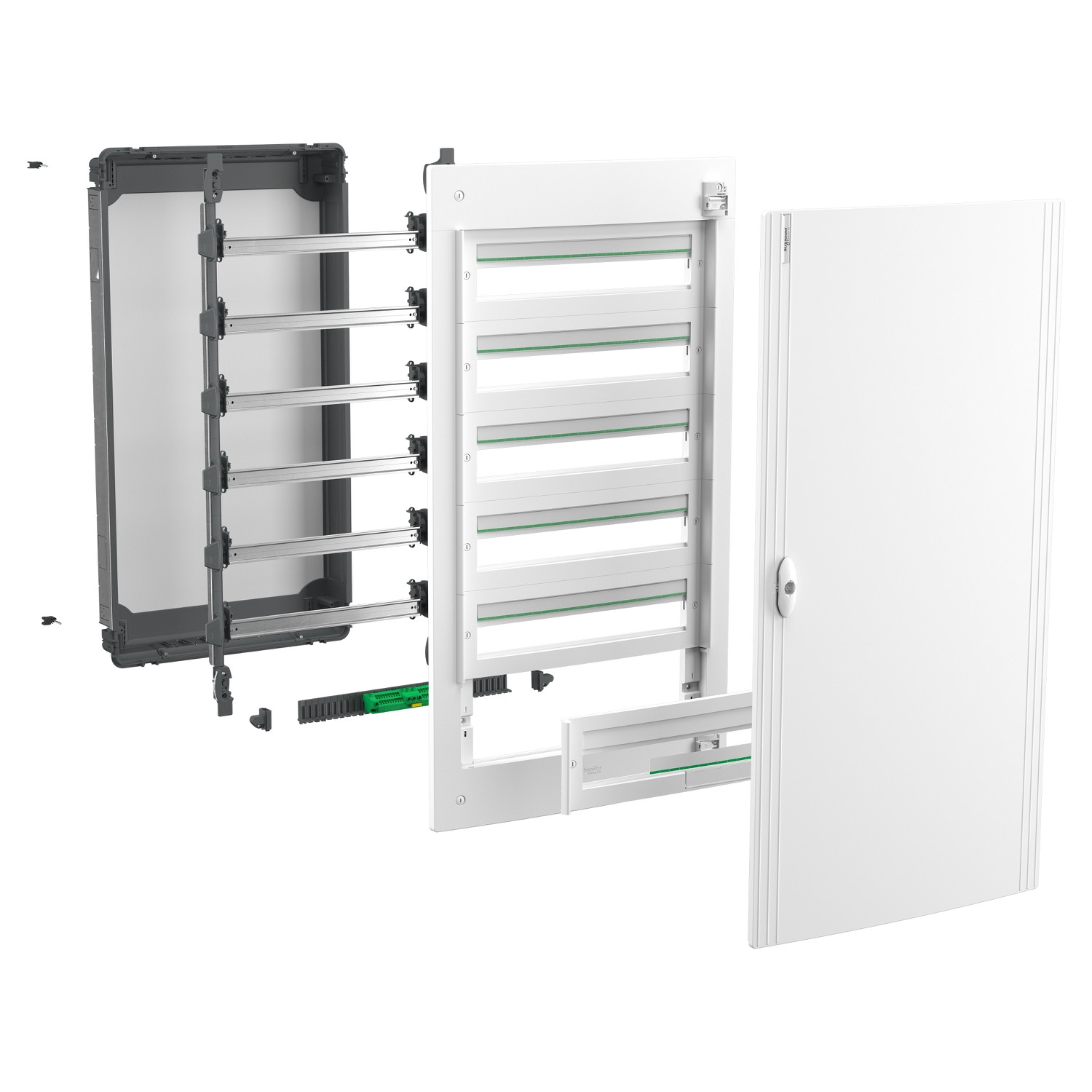

Ce boîtier PrismaSeT XS est un boîtier de distribution monté en surface. Ce boîtier métallique et plastique est composé de 6 rangées de 24 modules de 18mm. Il peut accueillir tous les types d’appareillages de commutation modulaires. Cette enceinte est dédiée à l’installation en intérieur. Le degré de protection IP est IP40 porte fermée.La couleur de l’enceinte, de la plaque avant et de la porte est blanche (RAL 9003). Cette enceinte prête à l’emploi est destinée aux secteurs résidentiel et tertiaire. Il est conçu pour les électriciens, offrant ergonomie et flexibilité d’installation. Les câbles peuvent entrer par le haut ou le bas du boîtier par des plaques d’entrée de câble amovibles.
Description
| Gamme | PrismaSeT |
|---|---|
| Nom du produit | XS |
| Type de produit ou équipement | Boîtier |
| Type d’extensibilité | Coffret de répartition |
| Installation du coffret | Encastré |
| Largeur | Total: 648 mm – Incorporé: 618 mm |
| Hauteur | Total: 1110 mm – Incorporé: 1080 mm |
| Profondeur | Total : 129 mm – Incorporé : 86 mm |
| Profondeur interne | 80 mm |
| Nombre de modules de 18 mm par rangée | 24 |
| Nombre de rangées horizontales | 6 |
| Nombre total de modules de 18 mm | 144 |
| Pas de 9 mm | 288 |
| Classe d’isolation électrique | Classe II |
| Type de plastron | Modulaire |
| Type de porte | Transparent |
| Type de rail | DIN symétrique |
| Type de châssis plein | Sans châssis plein |
| Puissance dissipée en W | 156 W |
| [In] courant assigné d’emploi | 125 A |
| [Ui] tension assignée d’isolement | 400 V |
| Entrée câble | Câble ou tube -Plaques découpées – Jonction – Plaques amovibles |
| Nombre de borniers | 1 terre avec 48 sortants |
| Départs du bornier répartiteur | 6 x 25 mm² + 42 x 4 mm² pour terre |
| Matière du coffret | Partie arrière: techno plastique et métal – Habillage: techno plastique – Plaque avant: techno plastique – Porte: verre |
| Tenue au feu | Plaque arrière: 850 °C conforme à CEI 60695-2-11 – Habillage: 750 °C conforme à CEI 60695-2-11 – Plaque avant: 750 °C |
| Degré de protection IP | IP40 avec porte fermée |
| Tenue aux chocs IK | IK09 avec porte fermée |
| Catégorie de surtension | II |
