Interrupteur Aérien – ISAR S 36kV 200A – Pdc 70A – PdF 25kA
0 CFA

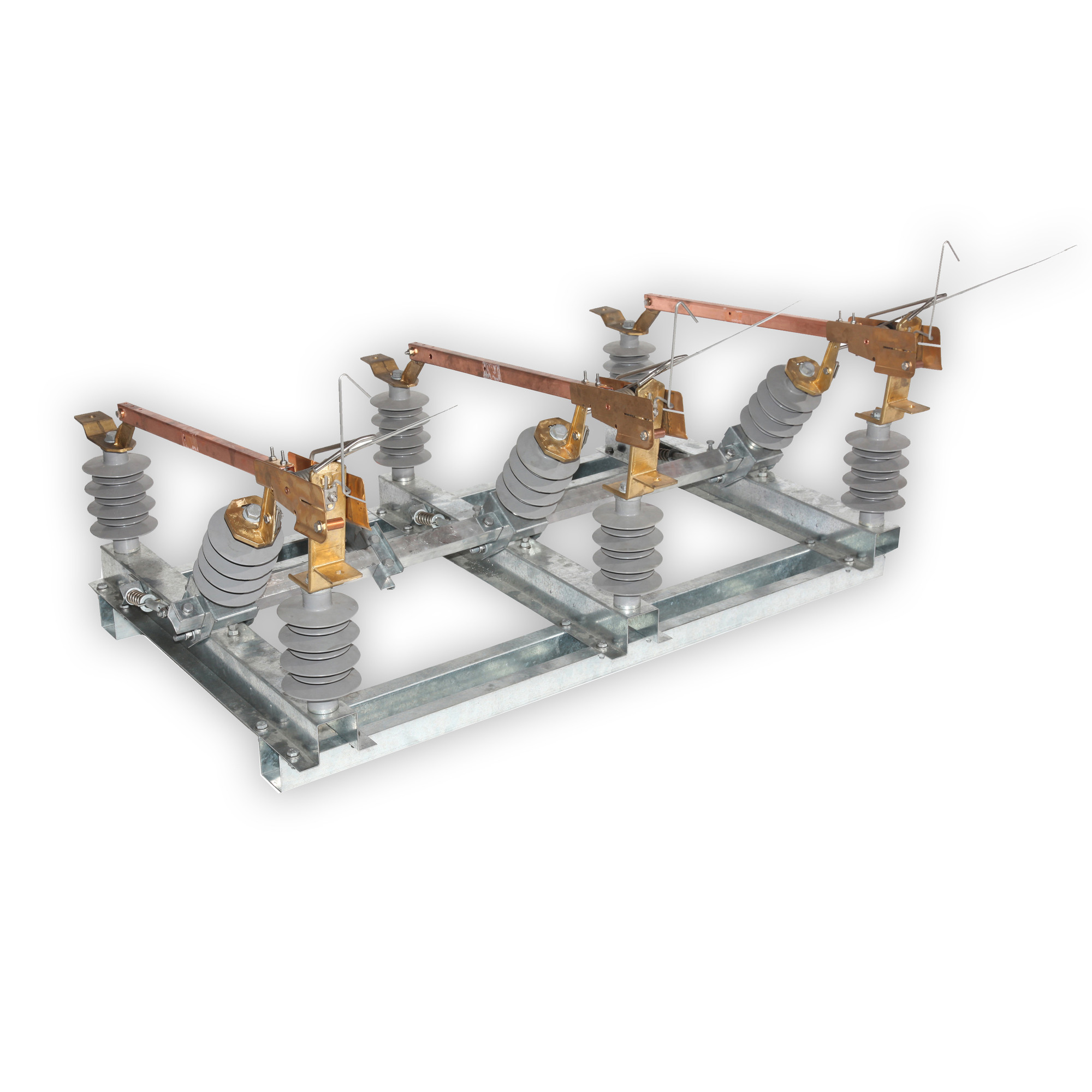

Un Interrupteur-Sectionneur Aérien ISAR-S est placé en extrémité de ligne dans une structure de réseau HTA triphasé 24 kV et 36 kV arborescente, permettant d’isoler une grappe de postes afin d’effectuer des travaux sur la ligne en aval. Livré en conditionnement compact, l’appareil est a assembler en bas du poteau : les poles de phase sont préa-assemblés, le chassis, la tringlerie et la commande sont des ensembles de pièces a boulonner.
Description
| Tension assignée | 36 kV |
|---|---|
| Courant assigné | 200A |
| Charge active | 70 A |
| Transfo à vide | 2,5 A |
| Charge de boucle | 200 A / 7,2 kV |
| Ligne à vide | 10 A |
| Nombre de pôles | 3 |
| Courant de courte durée | 10 kA/1 s |
| Courant crête admissible | 25 kA |
Informations complémentaires
| Nos marque | Ensto |
|---|
