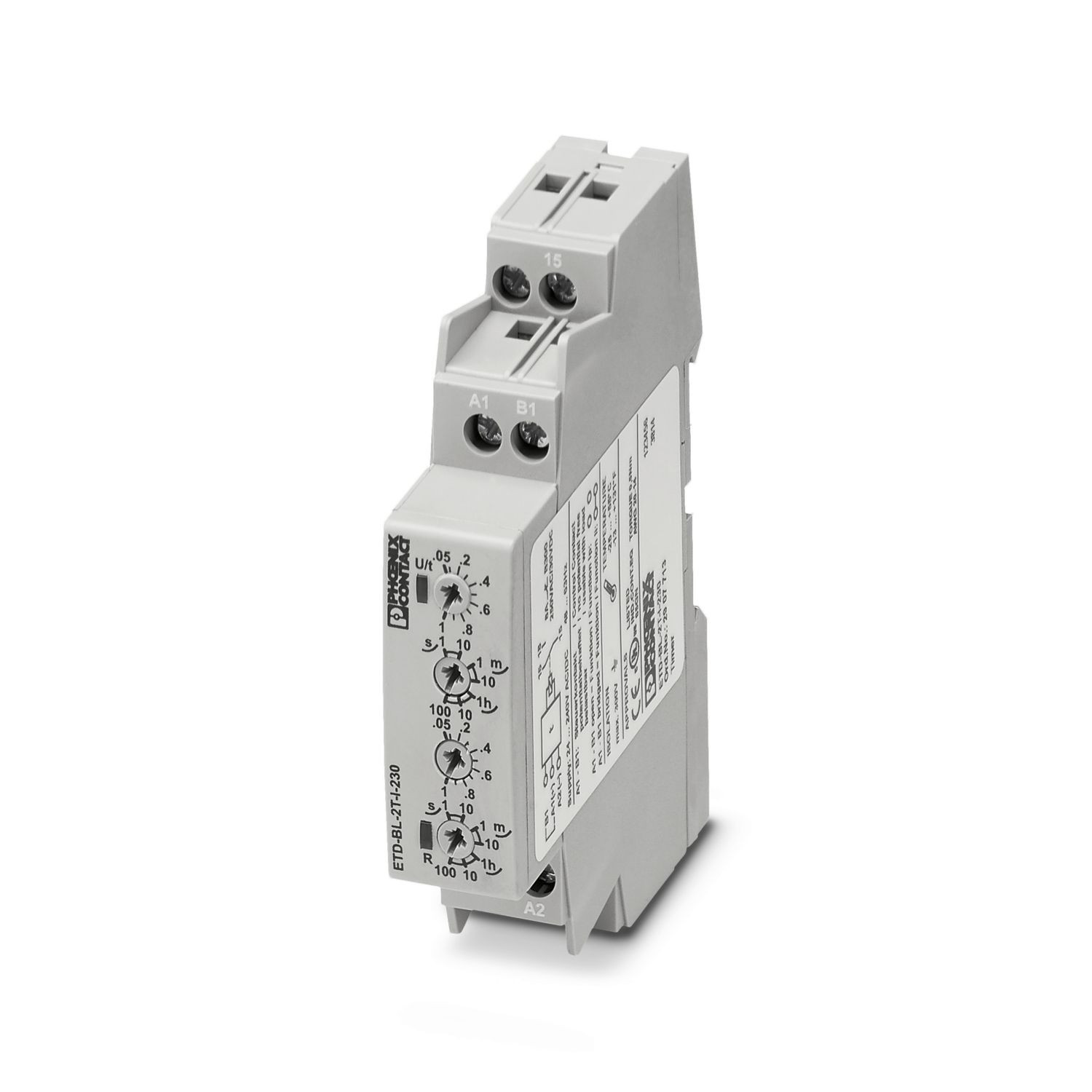

ETD-BL-2T-I-230 – Relais temporisé
0 CFA
Générateur d’impulsions avec temps d’imp. et de pause réglables (50 ms – 100 h), alim. acceptant large gamme de tens. d’entrée, avec raccord fileté, 1 inverseur
100 en stock
Description
⚙️ Caractéristiques principales :
✅ Désignation : Relais temporisé / relais cyclique – générateur d’impulsions
✅ Référence complète : ETD-BL-2T-I-230 – Code Phoenix Contact 2907713
✅ Type : Relais temporisé compact avec temps d’impulsion et de pause réglables (mode cyclique)
? Alimentation & entrée
✅ Plage de tension d’alimentation : 24…240 V AC/DC (–10 % / +15 %)
✅ Fréquence nominale : 48…63 Hz
✅ Puissance consommée : env. 2,5 VA / 1 W
✅ Fonctions de temporisation :
-
lp : fonctionnement commuté commençant par la pause
-
li : fonctionnement commuté commençant par l’impulsion
✅ Plage de réglage temps : 50 ms…100 h (7 calibres de temps)
✅ Temps de récupération : 500 ms min
? Sortie relais
✅ Contacts : 1 contact inverseur (1 C/O / 1 PDT flottant)
✅ Tension max de commutation : 250 V AC (IEC 60664-1)
✅ Pouvoir de coupure (charge ohmique) :
-
750 VA (3 A / 250 V AC module aligné)
-
1250 VA (5 A / 250 V AC module non aligné)
✅ Fusible de sortie conseillé : 5 A rapide
? Montage & format
✅ Montage : sur rail DIN NS 35 (EN 60715), position indifférente
✅ Raccordement : bornes à vis, conducteurs rigides ou souples 0,5…2,5 mm², longueur à dénuder 8 mm
✅ Largeur : 17,5 mm – Hauteur : ≈ 88–89,5 mm – Profondeur : ≈ 65,5 mm (module compact)
✅ Signalisation : LED verte (alimentation) + LED jaune (relais actif)
?️ Environnement & normes
✅ Température de service : –25…+55 °C (jusqu’à +40 °C pour UL)
✅ Humidité admissible : 15…85 %
✅ Tension d’isolement assignée : 300 V – essai bobine/contacts : 4 kV
✅ Catégorie de surtension : III – Degré de pollution : 2
✅ Normes : EN 50178, EN 61000-6-2 / EN 61000-6-4 – marquage CE, conforme directive CEM & Basse Tension
? Applications typiques
-
Génération de cycles marche/pause (clignotage, pompes, vannes, signalisations…)
-
Automatisme et process avec séquences temporelles répétitives
-
Intégration en armoires tertiaires et industrielles sur rail DIN
