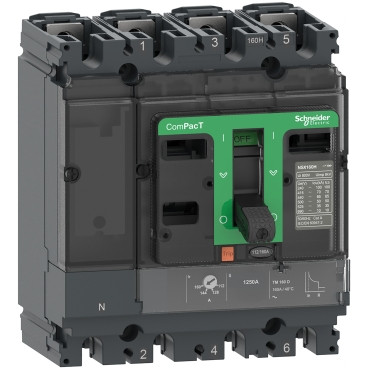

ComPacT NSX100H – disjoncteur – TM-D 63A – 4P4D – 70kA – montage fixe
309732 CFA
Dans les domaines tertiaires et industriels, le disjoncteur NSX100H avec déclencheur TM-D, 63A, assure la protection, le sectionnement et la commande des circuits de distribution électrique. Le disjoncteur NSX100H permet aussi la protection des moteurs et générateurs de vos installations électriques. Les protections magnétiques et thermiques sont intégrées dans le volume du disjoncteur grâce au déclencheur TM-D. Les disjoncteurs NSX100H peuvent être livrés complets, ou en associant le bloc de coupure portant les performances électrotechniques et le déclencheur portant les réglages de protection.
100 en stock
Description
Caractéristiques principales :
✅ Gamme : ComPacT NSX
✅ Série : NSX100H
✅ Type : Disjoncteur boîtier moulé
✅ Calibre nominal : 63 A
✅ Nombre de pôles : 4 (protection sur les 4 pôles – 4D)
✅ Déclencheur : Thermique-Magnétique (TM-D)
✅ Réglages du déclencheur :
? Thermique : réglable de 0,8 à 1 × In
? Magnétique : fixe à 10 × In
✅ Pouvoir de coupure : 70 kA à 415 V CA (conforme à IEC 60947-2)
✅ Tension assignée : 415 V CA
✅ Montage : Fixe (non débrochable)
✅ Connexion : Tétrapolaire en entrée et sortie
✅ Fixation : Sur platine avec accessoires NSX
✅ Norme : IEC 60947-2
Applications idéales :
? Réseaux triphasés avec neutre
? Installations à haut niveau de sécurité (industrie, tertiaire)
? Protection complète contre surcharges et courts-circuits jusqu’à 63 A
Avantages :
✔️ Déclencheur TM-D fiable et simple à régler
✔️ Très haute capacité de coupure (70 kA)
✔️ Protection sur les 4 pôles (phases + neutre)
✔️ Format compact et robuste, montage fixe
✔️ Conforme aux normes internationales de sécurité
