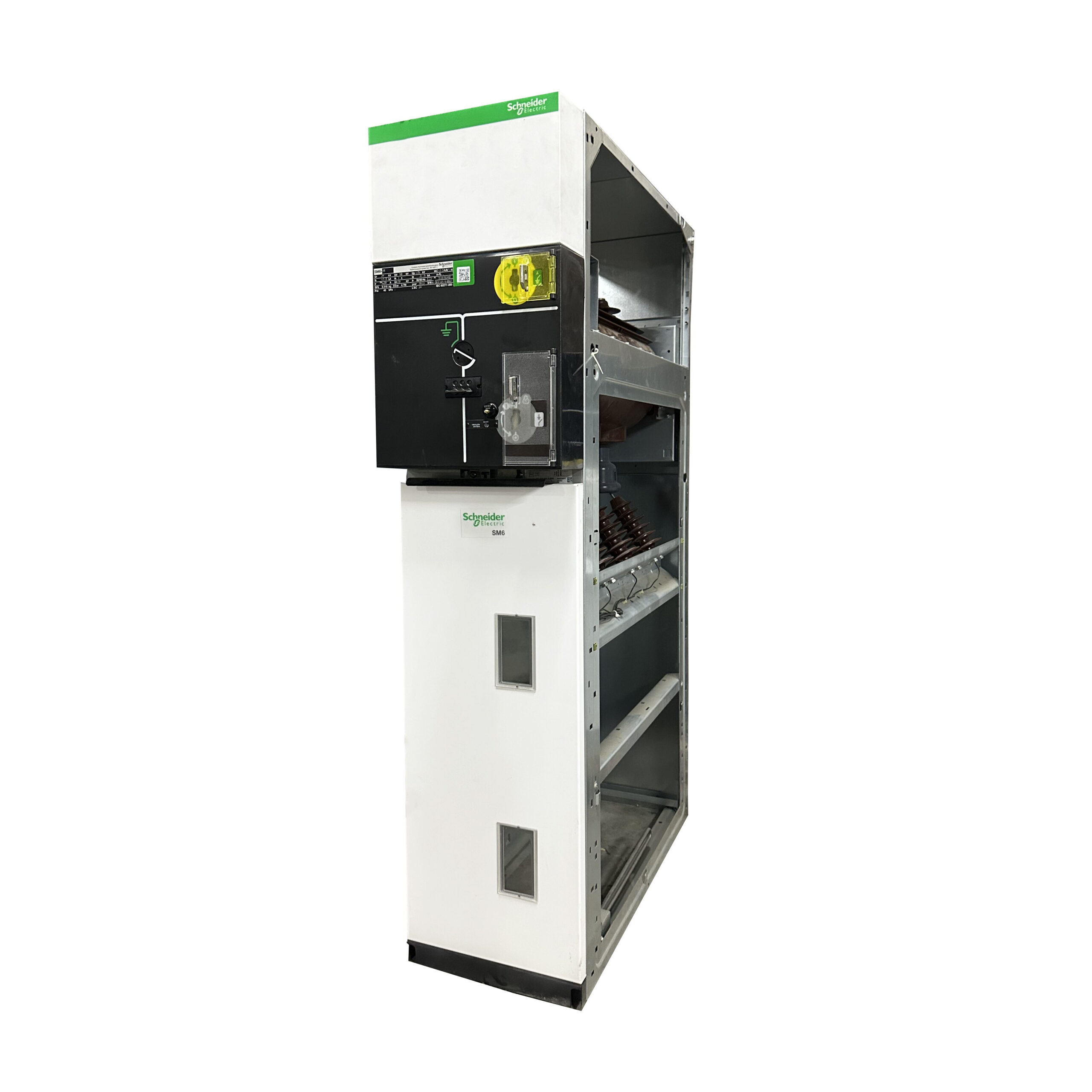

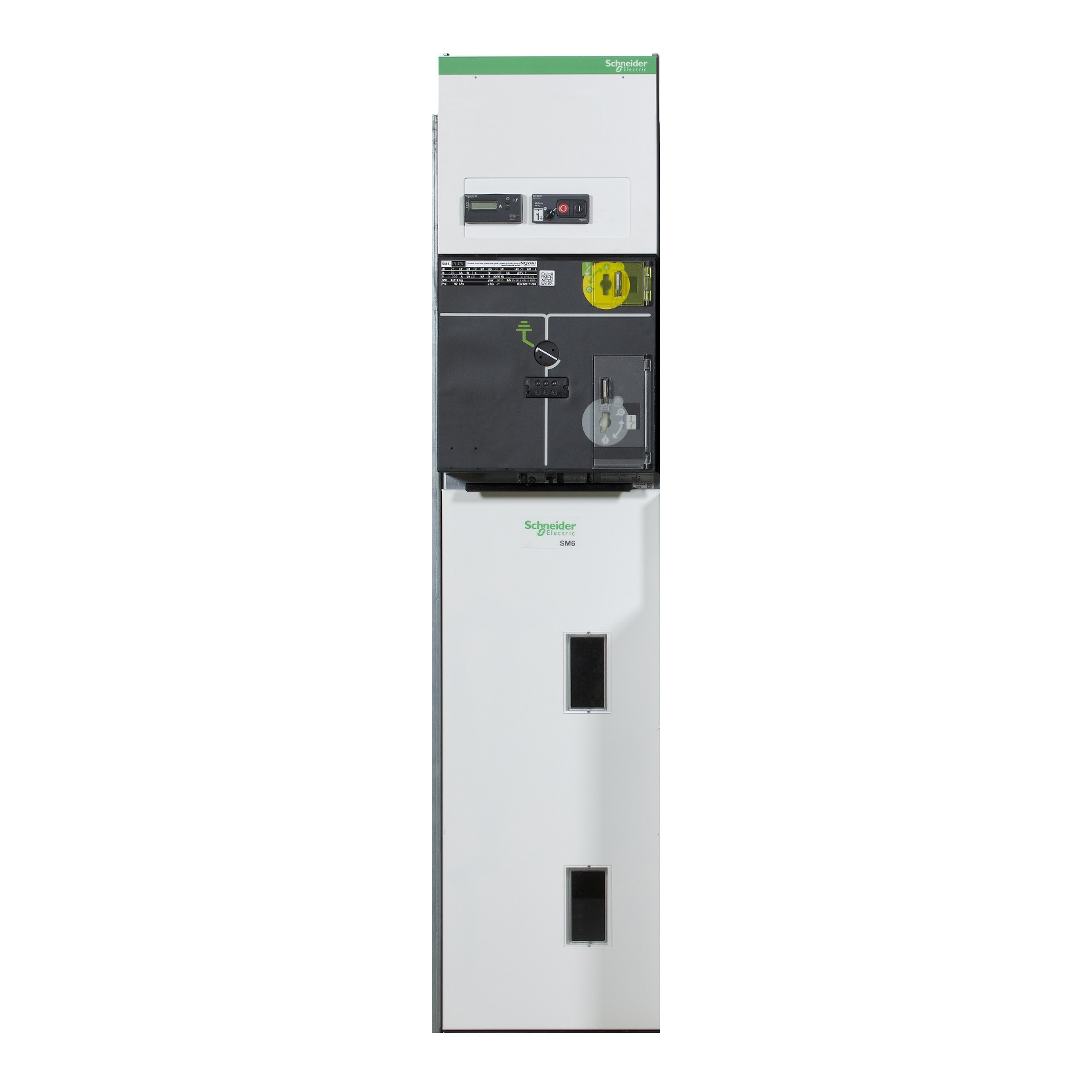

Cellule SM6 (AIS) Arrivée-Départ – IM 24 KV
3768296 CFA
La cellule SM6 IM 24 kV est une cellule moyenne tension à isolement dans l’air (AIS) dédiée aux fonctions d’arrivée ou de départ de ligne HTA. Équipée d’un interrupteur-sectionneur de charge et d’un dispositif de mise à la terre intégré, cette cellule permet une coupure en charge, une isolation sécurisée, et une mise à la terre des départs, conformément aux normes CEI. Compacte, fiable et modulaire, elle est idéale pour les architectures de postes HTA en réseaux 12–24 kV.
100 en stock
Description
Caractéristiques principales :
✅ Tension nominale : 24 kV
✅ Courant assigné : 400 à 630 A
✅ Pouvoir de coupure : jusqu’à 630 A (interrupteur de charge AC)
✅ Fonction :
? IM = Interrupteur de manœuvre pour arrivée/départ HTA
? Intègre un interrupteur-sectionneur + mise à la terre visible
✅ Technologie : AIS – isolement dans l’air, coupure dans chambre isolante
✅ Commande :
? Manuelle en standard
? Motorisation possible (option)
✅ Mise à la terre intégrée :
? Par lame rotative visible
? Verrouillage mécanique possible
✅ Signalisation en façade :
? Position interrupteur
? Position mise à la terre
? Présence tension (option voyant capacitif)
✅ Raccordement :
? Par câble HTA (haut ou bas)
? Borne ou connecteur standard
✅ Indice de protection : IP3X (standard) / IP4X (option)
✅ Normes :
? CEI 62271-200 (appareillage HTA sous enveloppe)
? HN 64-S-61 (réseaux Enedis)
Applications idéales :
? Postes HTA/BT clients industriels ou tertiaires
? Postes de distribution HTA publics ou privés
? Arrivées / départs lignes HTA dans postes préfabriqués ou locaux techniques
? Chaînes de cellules SM6 dans architectures modulaires
? Réseaux 12–24 kV, en raccordement simple ou en boucle
Avantages clés :
✔️ Solution simple et robuste pour fonction arrivée ou départ HTA
✔️ Interrupteur de manœuvre performant : coupure fiable sous charge
✔️ Mise à la terre intégrée : sécurité maximale pour interventions
✔️ Modularité : intégrable à toute chaîne SM6
✔️ Technologie AIS éprouvée : peu d’entretien, longue durée de vie
✔️ Commande évolutive : motorisable pour exploitation distante
✔️ Conforme aux normes CEI et HN : utilisable sur réseaux Enedis
✔️ Format compact : idéal pour postes exigus
