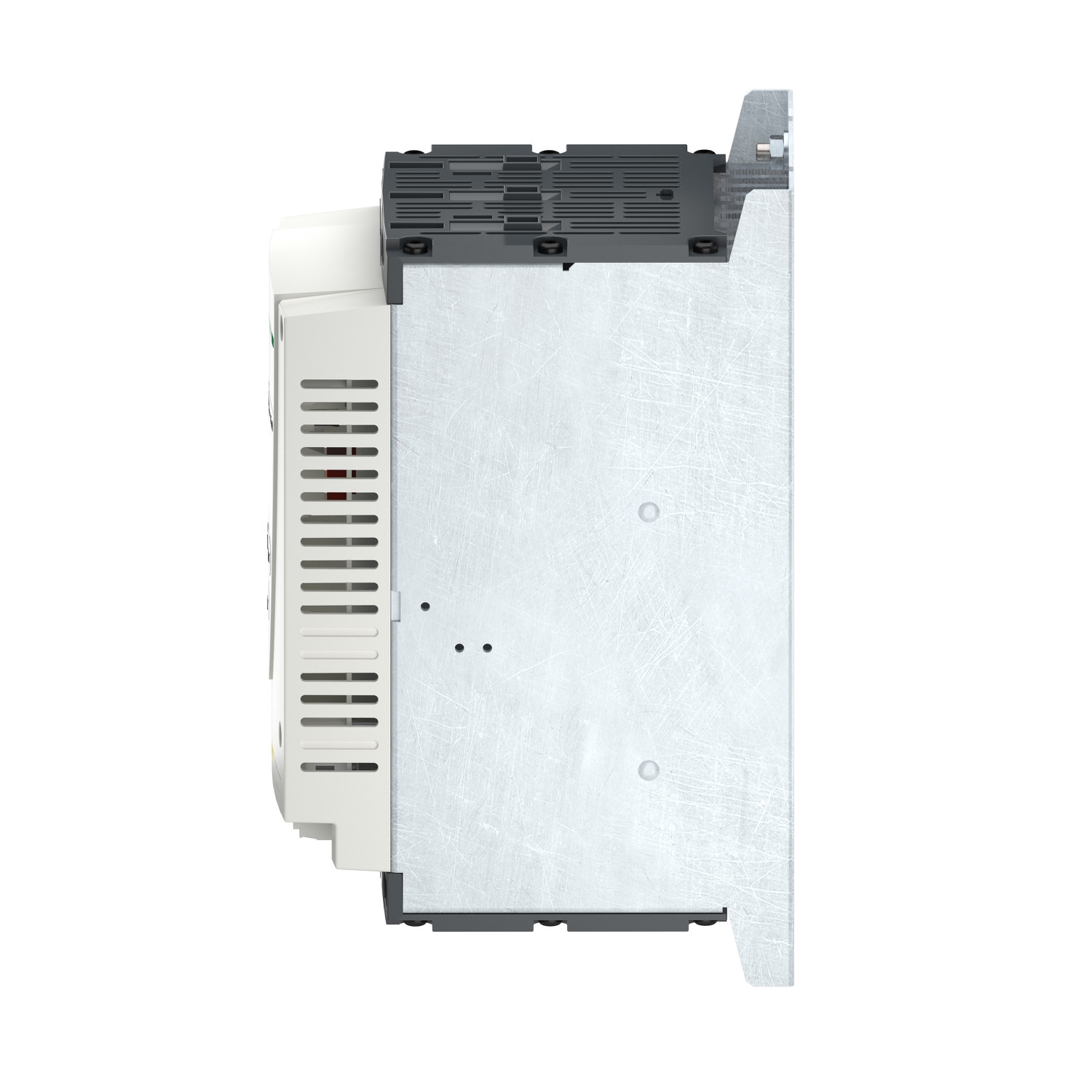

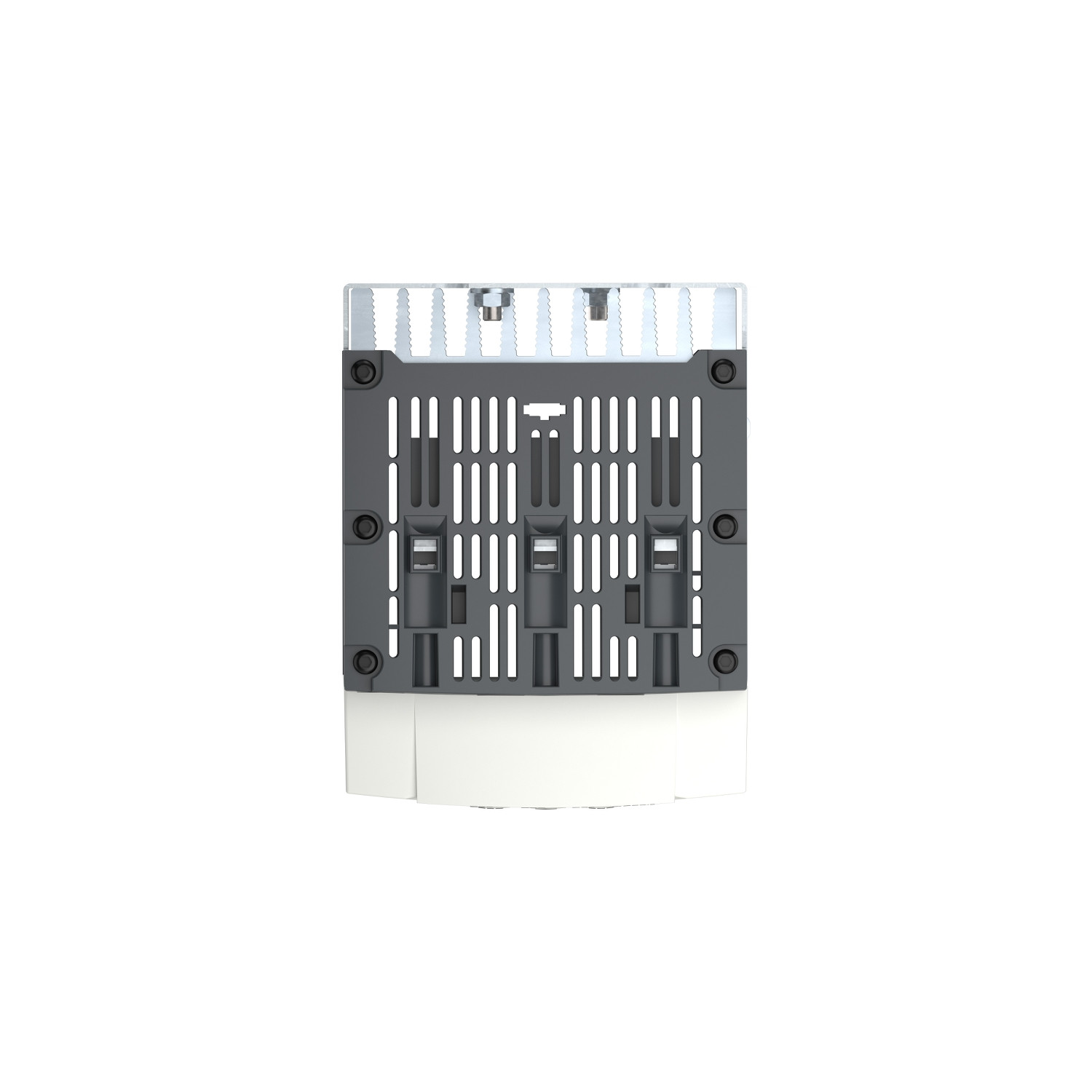

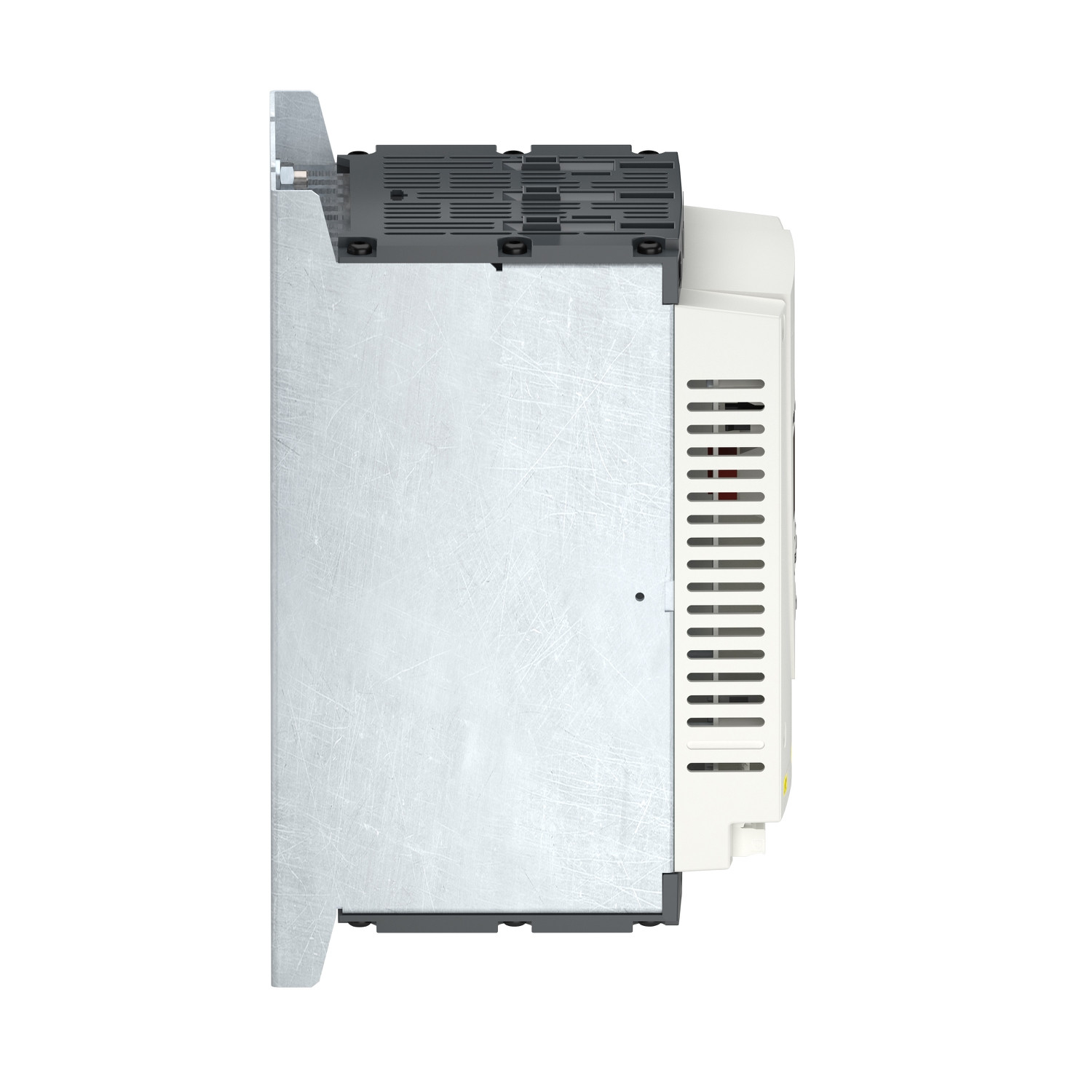

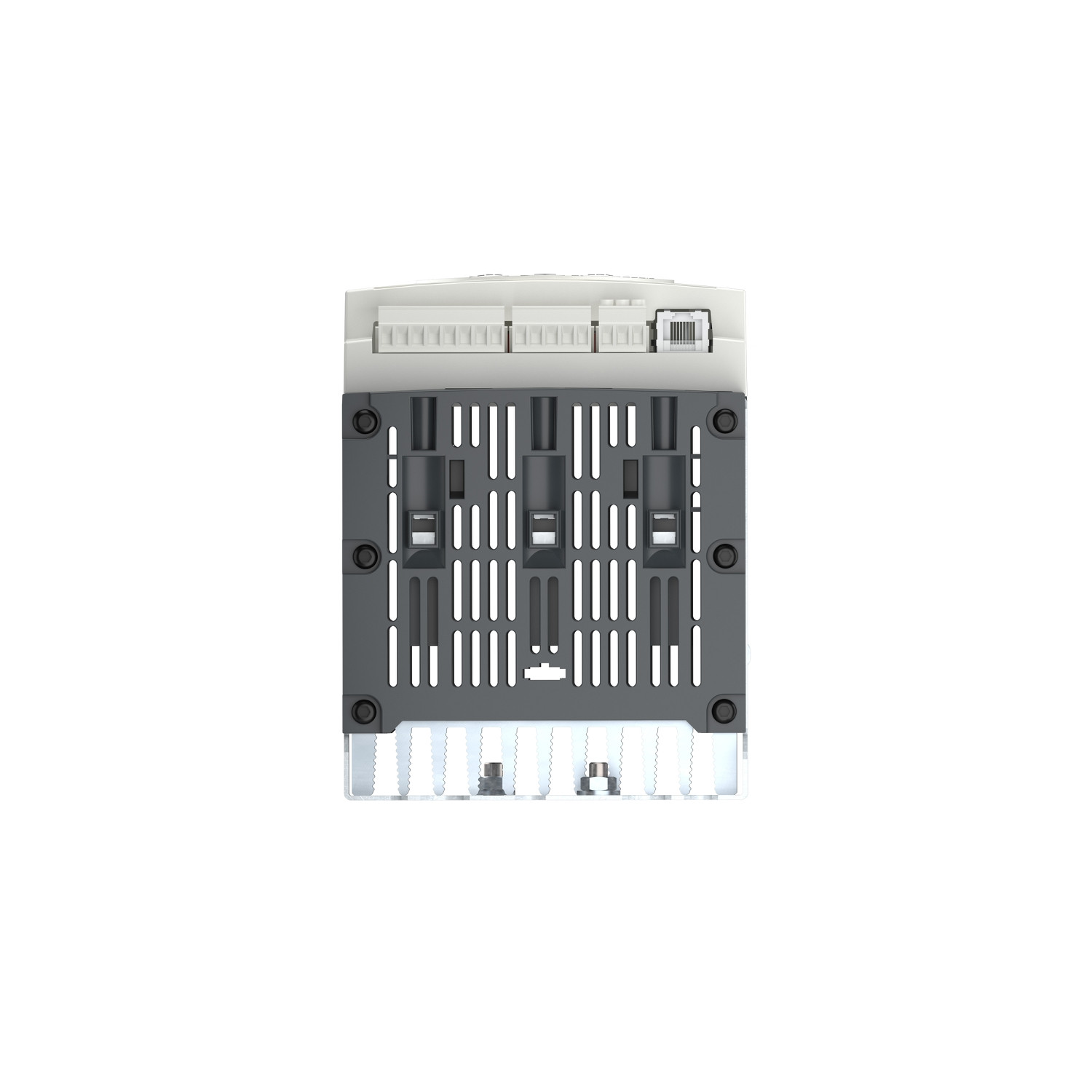

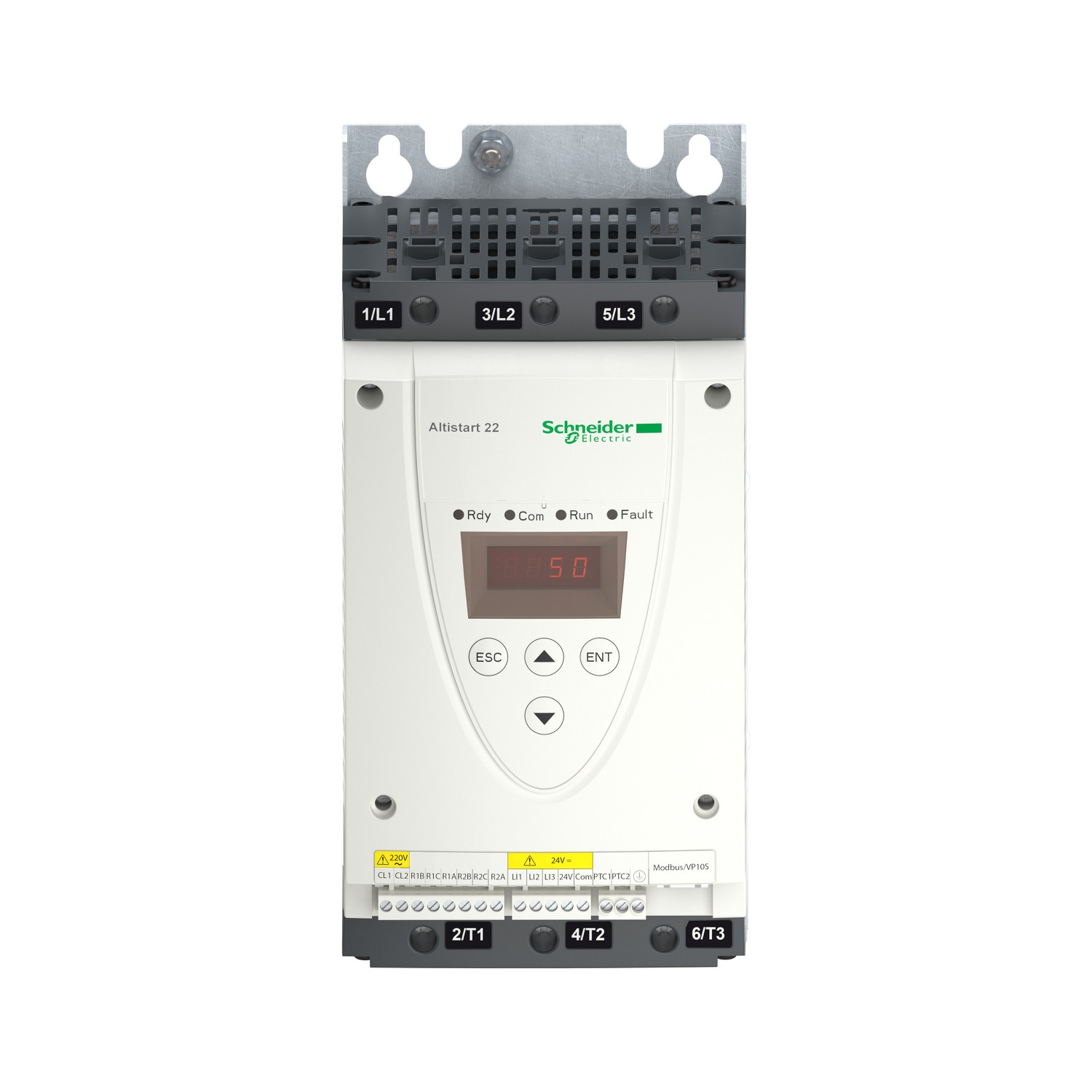

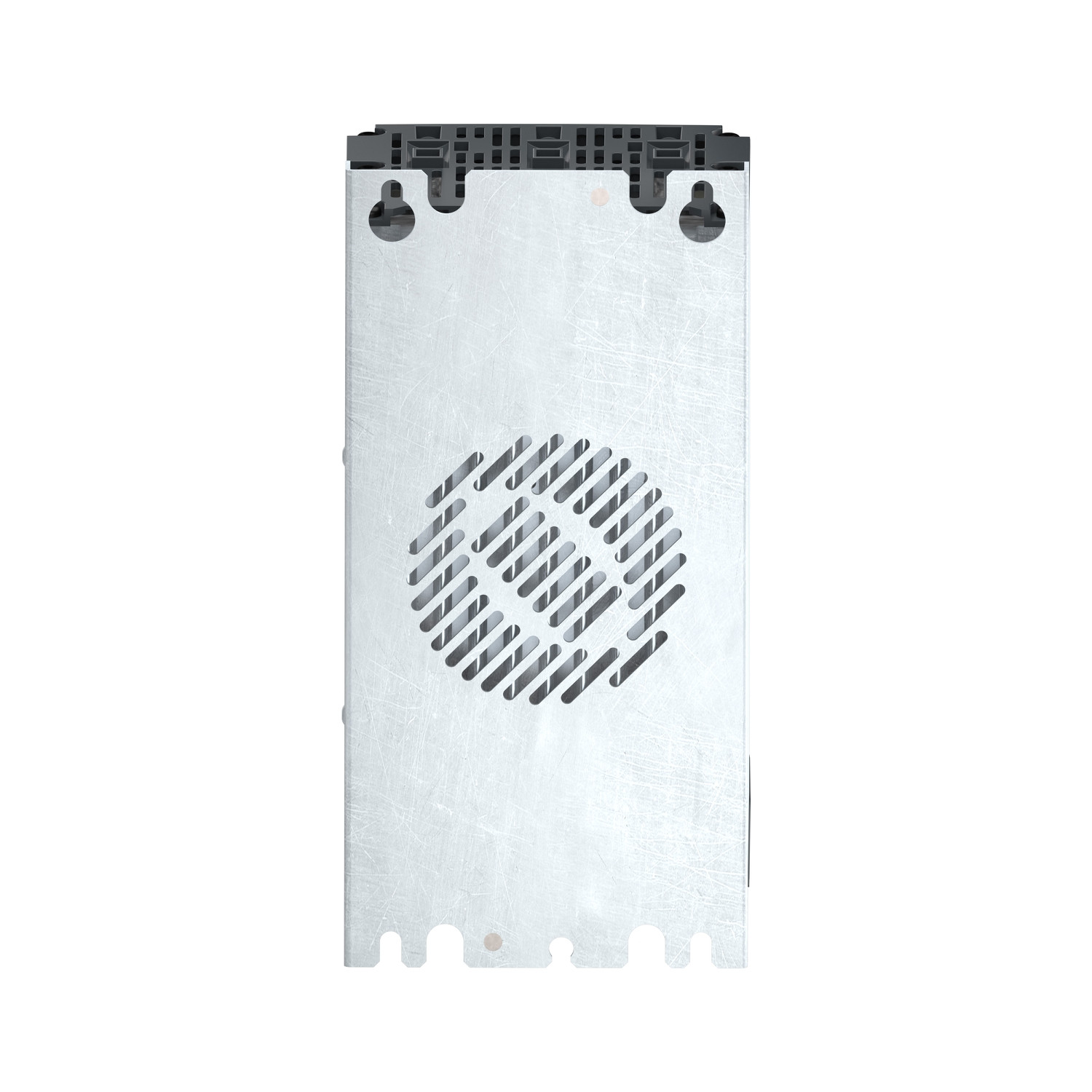

Altistart – ATS22 démarreur progressif 3 phases contrôle – 17A – 230V à 440V
0 CFA
Ce démarreur progressif est conçu pour permettre un démarrage et un arrêt progressifs de machines simples et complexes comme les pompes centrifuges et à piston, ventilateurs, compresseurs à vis et équipements de manutention. Il est équipé d’une entrée pour sonde PTC permettant de détecter une surchauffe du moteur et intègre plusieurs autres fonctions de protection du moteur. Il intègre également un contact Bypass interne et est compatible avec le logiciel SoMove qui permet d’enregistrer et transférer des réglages de configuration.
Description
| Gamme de produit | Altistart 22 |
|---|---|
| Type de produit ou équipement | Démarreur progressif |
| Destination du produit | Moteurs asynchrones |
| Application spécifique du produit | Pompes et ventilateurs |
| Nombre de phases réseau | 3 phases |
| [Us] tension d’alimentation | 230…440 V – 15…10 % |
| Puissance moteur kW | 4 kW 230 V – 7,5 kW 400 V – 7,5 kW 440 V |
| Courant de réglage de l’usine | 14,8 A |
| Puissance dissipée en W | 39 W pour applications standard |
| Type de démarrage | Démarrage avec contrôle de couple (courant limité à 3,5 In) |
| Degré de protection IP | IP20 |
| Variante de construction | Avec dissipateur thermique |
| Fonctions disponibles | Contournement interne |
| Fréquence d’alimentation | 50…60 Hz – 10…10 % |
| Fréquence du réseau | 45…66 Hz |
| Raccordement de l’appareil | Aux bornes en triangle du moteur Dans la ligne d’alimentation du moteur |
| [Uc] tension circuit de commande | 230 V – 15…10 % 50/60 Hz |
| Consommation du circuit de contrôle | 20 W |
| Courant commuté minimum | 100 mA à 12 V CC (sorties relais) |
| Tension d’entrée logique | 24 V <= 30 V |
| Type de refroidissement | Convection forcée |
| Tenue aux chocs mécaniques | 15 gn pour 11 ms se conformer à CEI 60068-2-27 |
| Degré de pollution | Niveau 2 se conformer à CEI 60664-1 |
Informations complémentaires
| TYPE DE DÉMARREUR | |
|---|---|
| Nos marque | SCHNEIDER ELECTRIC |
